2127NW

NEW

防水

防水形機器用アウトレット

防水形機器用アウトレット

防水形機器用アウトレット

防水形機器用アウトレット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

2P 15A 250V

防水形機器用アウトレット

  • 型番

    2127NW

  • 価格

    ￥2,430

引掛形

  • 防水・防塵保護等級

    IP44適合品

  • 色

    白色

  • 適用電線

    1.6φ、2mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R2-4

  • 本体難燃性

    UL94 V-0

  • 単重

    56.4g

  • 備考

    RoHS2 対応

製品説明

サービスコンセントとして最適で、機械器具や装置、制御盤や分電盤などの盤の内外に最小寸法で連接取付ができる、電源をプラグへ供給するためのコンパクトな防水コンセントです。

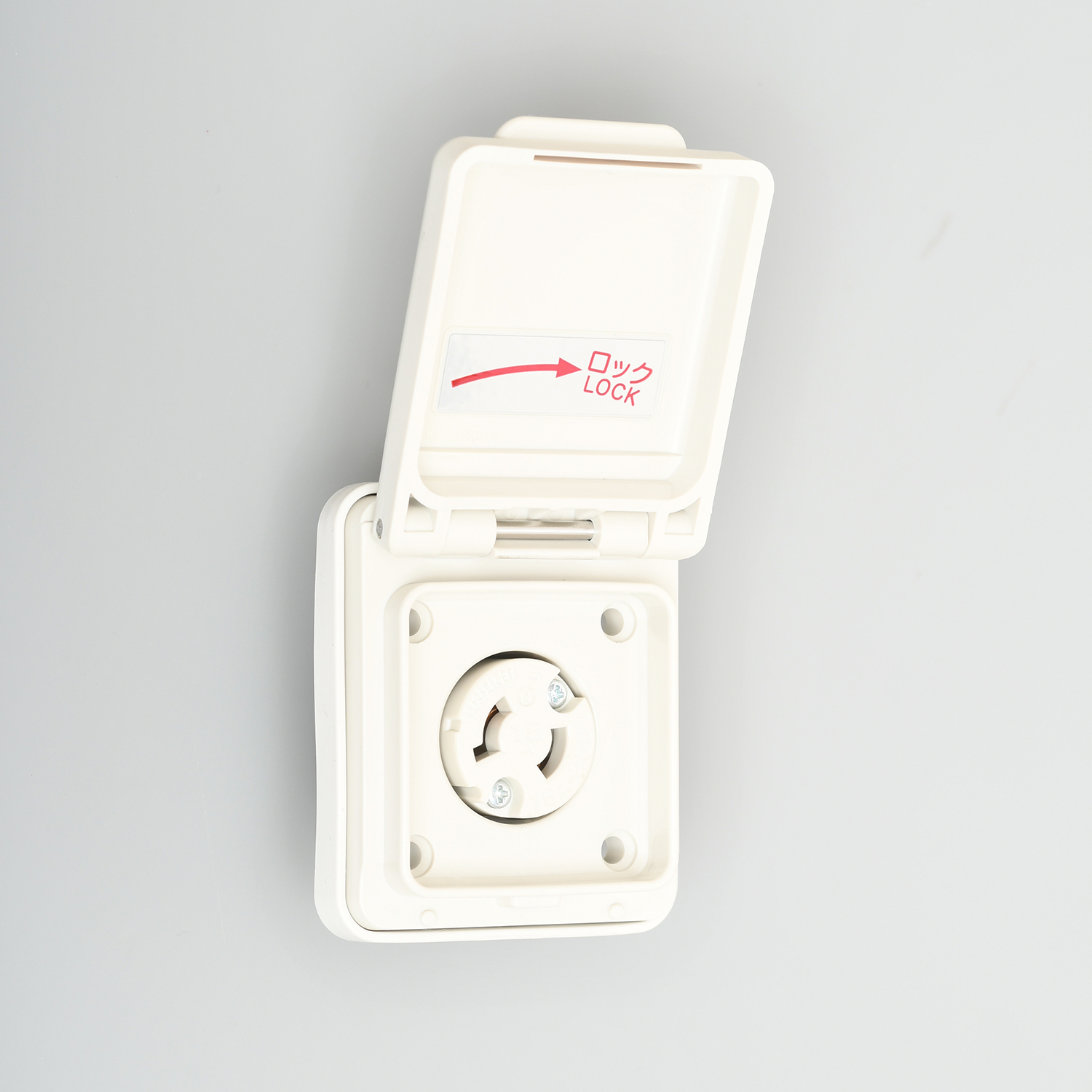

未使用時に簡易ロック機能付のカバー(蓋)を閉じることで、JIS C0920(電気機械器具の外郭による保護等級)IP44適合品となります。
リフト可動するカバーは、全閉時(0゜)から、プラグの差し込み時(使用時)に80゜と全開時160゜の位置で静止可能です。
各端子部が対称軸上に配置されているので、最小寸法による連接使用での結線時にも、ドライバーが干渉することなく作業を行うことができます。
ボディ・開閉カバーの材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。

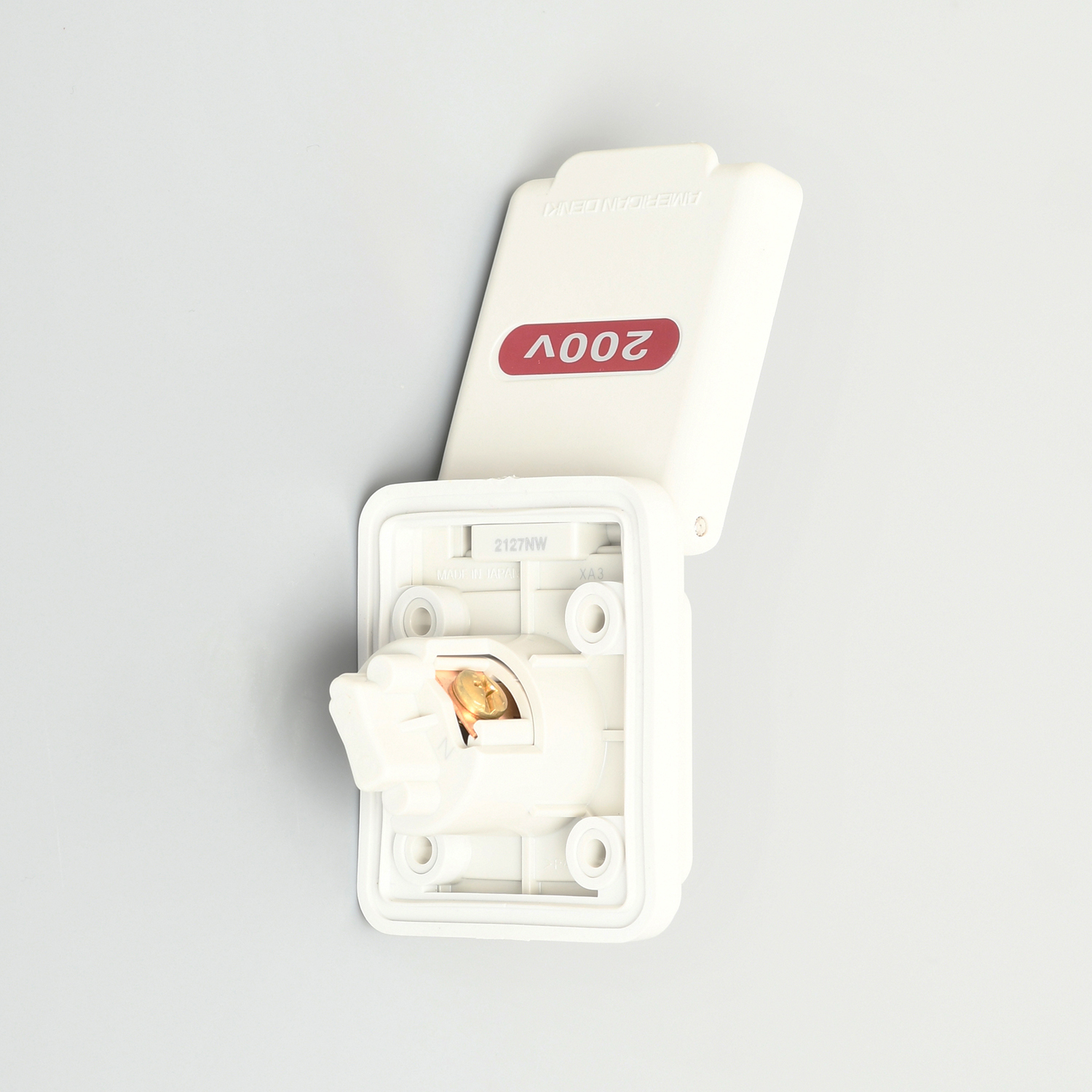

取付ねじ・ナットのセットと充電部の露出を避けることができる絶縁カバー、使用環境に合わせて貼り付けができるラベルセットが付属しています。
電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。
×
