NEMA L6-20
製品情報

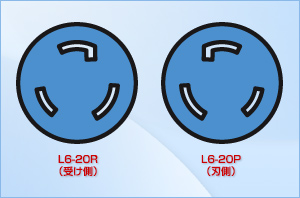

アメリカン電機のNEMA規格L6-20R／NEMA L6-20Pシリーズには、引掛形 接地形2P 20A 250V定格のNEMA規格 L6-20に準拠したコンセントやプラグ、フランジインレット、OAタップやコンセントバーなど多種多様な配線器具のラインナップがあります。
製品一覧表内の製品名をクリックすることで、それぞれの製品ページで詳細を確認することができます。

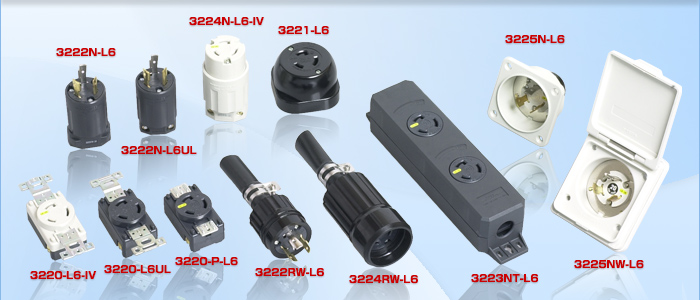

NEMA L6-20のラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 3220-L6 |  引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 埋込コンセント | 黒色 | |
| 3220-L6-IV | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 埋込コンセント | 白色 | |
| 3220-L6UL | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | UL/CSA規格 埋込コンセント | 黒色 | UL/CSA規格認証取得品 |
| 3220-P-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | パネル用コンセント | 黒色 | |
| 3220-P-L6UL | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | UL/CSA規格 パネル用コンセント | 黒色 | UL/CSA規格認証取得品 |
| 3221-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 露出コンセント | 黒色 | |
| 3222N-L6 |  引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
| 3222N-L6-IV | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
| 3222N-L6-RD | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー・赤色) | 赤色 | ナイロンカバー |
| 3222N-L6-BL | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | プラグ (ナイロンカバー・青色) | 青色 | ナイロンカバー |
| 3222N-L6UL | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | UL/CSA規格 プラグ (ナイロンカバー) | 黒色 | ナイロンカバー UL/CSA規格認証取得品 |
| 3222N-L6-CS | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | NEMA L6-20プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT3.5mm²×5M 圧着端子R3.5-5S×3ヶ付 |
|
| 3222EL-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | エルシェイププラグ (プラカバー・L型) | 黒色 | プラカバー L型 |
| 3224N-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | コードコネクタボディ (ナイロンカバー) | 黒色 | ナイロンカバー |
| 3224N-L6-IV | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | コードコネクタボディ (ナイロンカバー) | 白色 | ナイロンカバー |
| 3224N-L6-RD | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | コードコネクタボディ (ナイロンカバー・赤色) | 赤色 | ナイロンカバー |
| 3224N-L6-BL | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | コードコネクタボディ (ナイロンカバー・青色) | 青色 | ナイロンカバー |
| 3224EOS-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | オーバーサイズコードコネクタボディ | 黒色 | プラカバー 8mm²、14mm²電線対応 |
| 3222RW-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 防水形プラグ | 黒色 | ゴムカバー |
| 3224RW-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 防水形コードコネクタボディ | 黒色 | ゴムカバー |
| 3225N-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | フランジインレット (ナイロンケース) | 白色 | ナイロンケース |
| 3225NW-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 防水形フランジインレット | 白色 | |
| 3225WJ-L6 | 引掛形 |
接地形2P 20A 250V (NEMA L6-20) | 防水形フランジインレット (耐じん・防噴流形) | 銀色 | 平蓋付 受注生産品 |
| 3223NT-L6 | 引掛形・2ヶ |
接地形2P 20A 250V (NEMA L6-20) | ダブルタップ 引掛形2ヶ口 | 黒色 | |
| HK3223ELB-L6 | 引掛形・4ヶ |
接地形2P 30A 250V (20A出力) | 防水形移動用分岐ボックス NEMA L6-20×4ヶ口 | オレンジ色 | 30A漏電ブレーカ付 |
| HKC2800PT | 引掛形・4ヶ |
接地形2P 30A 250V (NEMA L6-30) | 1Uコンセントバー 30A入力 NEMA L6-20×4ヶ口 | 黒色 | 入力プラグ: NEMA L6-30 VCT5.5mm²×3M 20Aサーキットプロテクター付 |
| HKC2800UL | 引掛形・4ヶ |
接地形2P 24A(UL)/30A(PSE) 200-240V | UL/CSA規格認証取得 1Uコンセントバー | 黒色 | 入力プラグ: NEMA L6-30 STO10AWG×3M 20A安全ブレーカ付 |
| HAC9060LS-RD |  IEC C-13・6ヶ |
接地形2P 20A 250V | 0Uコンセントバー 20A入力 IEC C-13×6ヶ口・赤色 | 赤色 | スリムタイプ 入力プラグ: NEMA L6-20 VCT5.5mm²×3M IEC C-14プラグ ロック機能付 (旧品:HAC9060S-RD) |
| HAC9060LS-BL | IEC C-13・6ヶ |
接地形2P 20A 250V | 0Uコンセントバー 20A入力 IEC C-13×6ヶ口・青色 | 青色 | スリムタイプ 入力プラグ: NEMA L6-20 VCT5.5mm²×3M IEC C-14プラグ ロック機能付 (旧品:HAC9060S-BL) |
