3224EOS-L6

NEW

NEMA

オーバーサイズコードコネクタボディ

オーバーサイズコードコネクタボディ

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 20A 250V (NEMA L6-20)

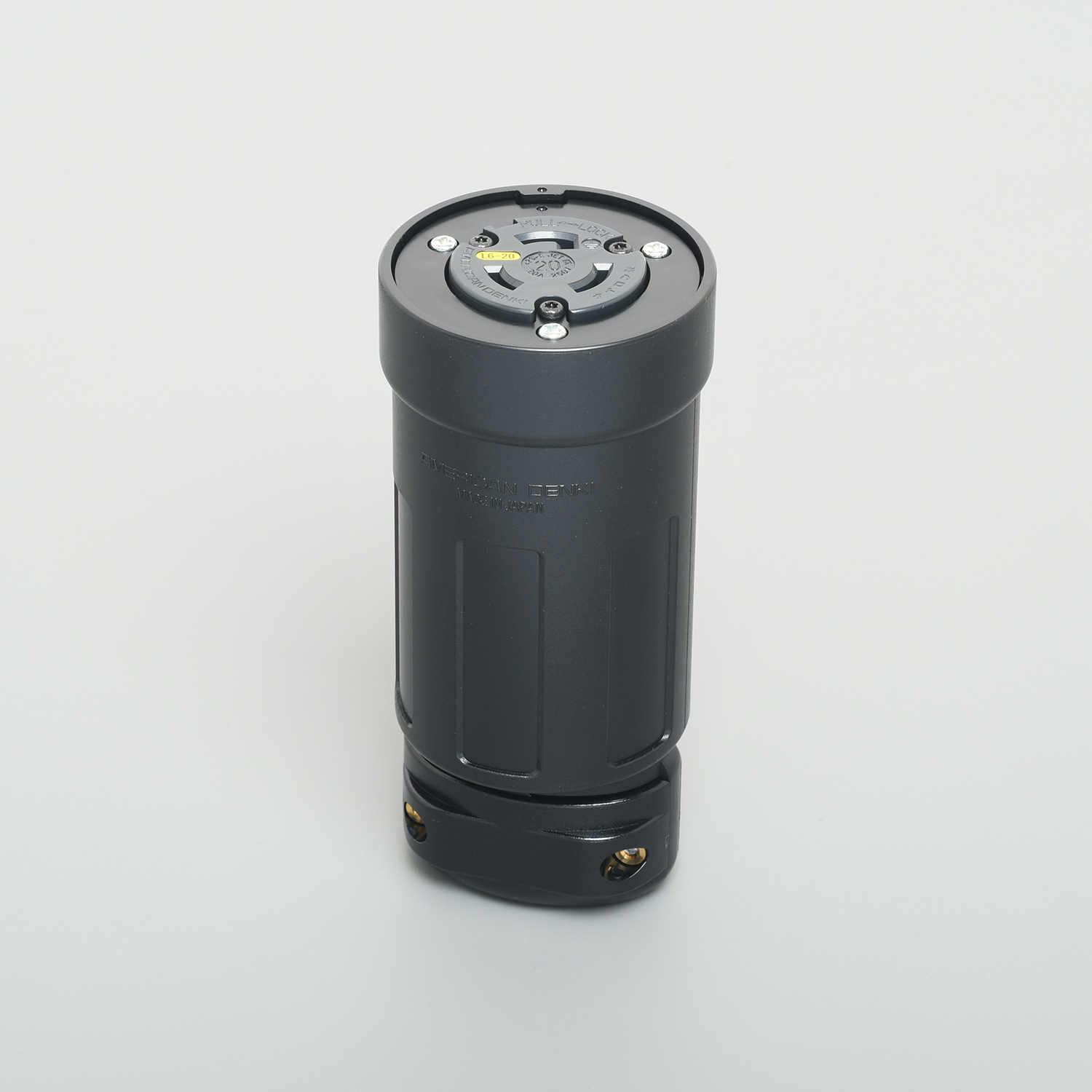

オーバーサイズコードコネクタボディ

  • 型番

    3224EOS-L6

  • 価格

    ￥4,680

引掛形

  • NEMA規格番号

    NEMA L6-20

  • 色

    黒色

  • 適用電線

    2CT/VCT 8mm²、14mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R8-4S、R14-5N

  • 本体難燃性

    UL94 V-0

  • 備考

    プラカバー
    8mm²、14mm²電線対応
    RoHS2 対応

製品説明

電線の端末に結線して、プラグと組み合わせて中継に使用する器具です。
高いレベルで通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適なコードコネクタボディです。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用しました。

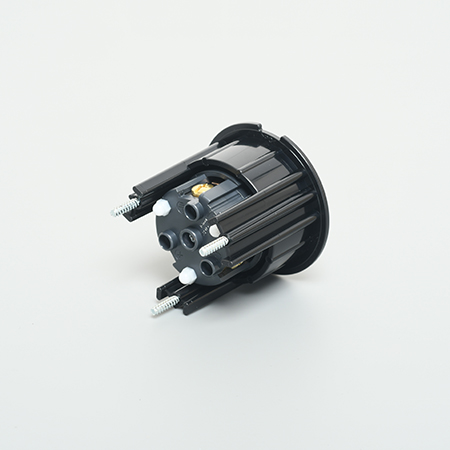

電線接続は、端子ねじの締め付けによる「圧着端子式」です。
当社20A定格のコードコネクタボディは、2PNCT/VCT 3.5mm²あるいは1サイズ上の太い電線5.5mm²の接続が可能ですが、オーバーサイズコネクタボディは更なる導体サイズアップが可能で、2CT/VCT 8mm²あるいは14mm²の結線ができます。
8mm²電線を結線する際には、あらかじめ付属のブッシングチューブを電線に通しておき、本体に結線後、製品のグリップ近傍にチューブを移動させてグリップを締めてください。
電気用品安全法(PSE)適合品です。
