HA9246LVS

0Uコンセントバー 30A入力 IEC C13×20ヶ口 + IEC C19×4ヶ口

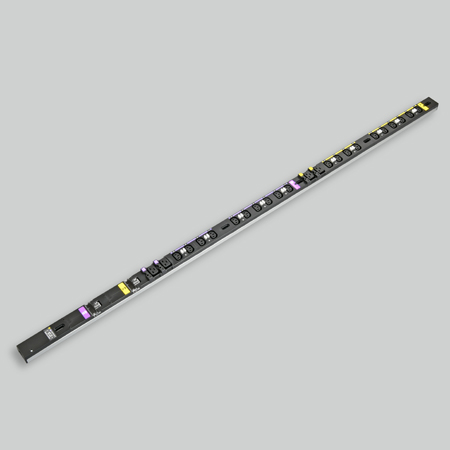

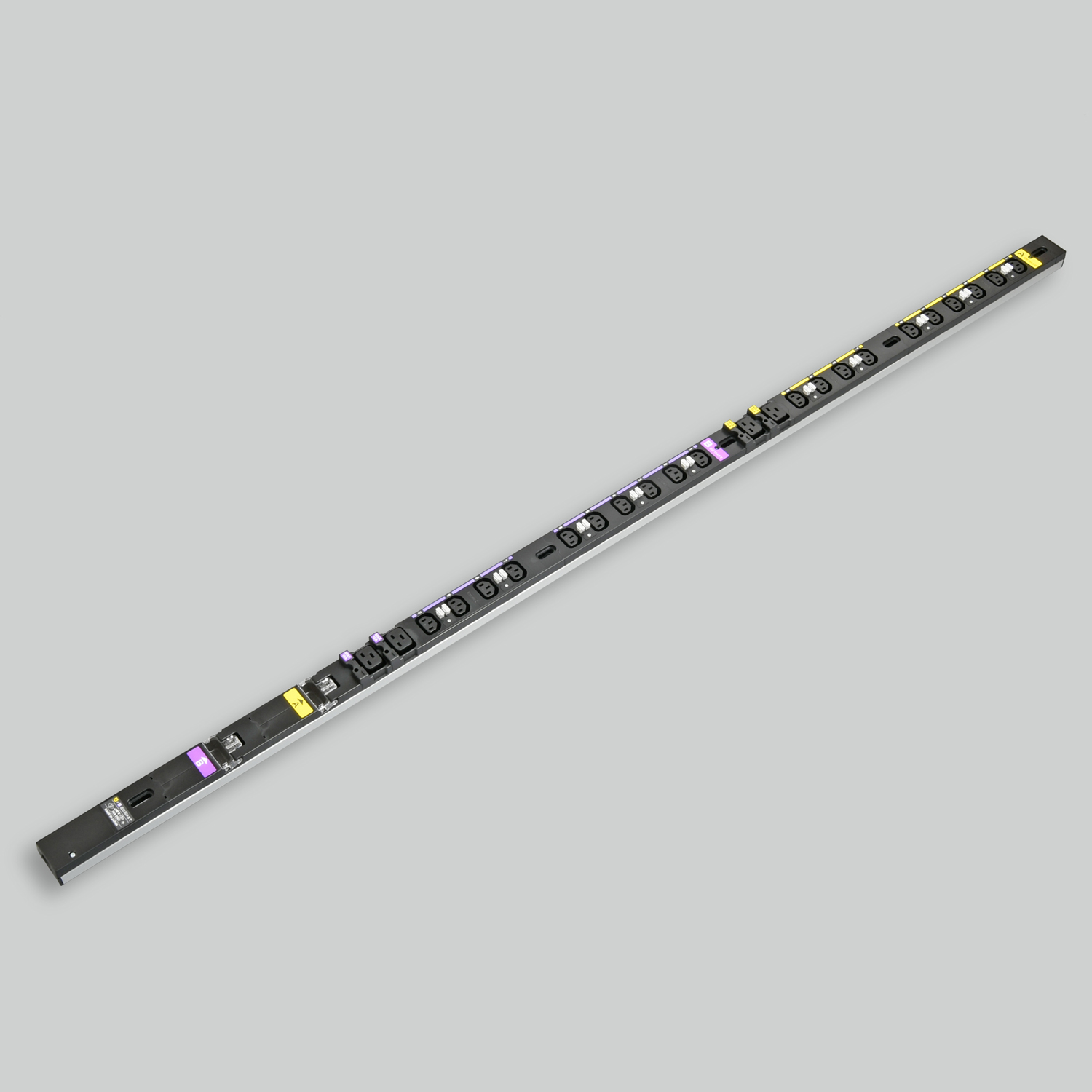

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 30A 250V

0Uコンセントバー 30A入力 IEC C13×20ヶ口 + IEC C19×4ヶ口

  • 型番

    HA9246LVS

  • 価格

    ￥56,250

IEC C13・20ヶ + IEC C19・4ヶ

  • 色

    黒色

  • 適用電線

    VCT 5.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R5.5.5

  • 備考

    スリムタイプ
    /20Aサーキットプロテクター×2ヶ付
    IEC C14プラグ ロック機能付
    受注生産品
    (旧品:HA9242VS)
    RoHS2 対応

(注)本製品は機器用(機器に組み込んで使用する製品)です。機器用以外の用途には使用しないでください。

製品説明

30A入力でIEC C13とIEC C19の電源が供給でき、19インチラックの垂直方向に搭載可能な24ヶ口の200Vコンセントバーです。
本製品1台で電源回路を2分岐しており、それぞれの回路に過負荷による過電流を感知して電流を遮断する20Aサーキットプロテクターを搭載しました。またサーキットプロテクターは意図的にON/OFFができるため、系統ごとの電源管理が可能です。
スライド式レールと取付金具をなくしたことで省スペース化に貢献するスリムタイプ仕様となっています。
電源管理を容易に行えるよう、回路ごとにアルファベットでグループ表記を施し、また各さし込み口には数字で番号表記を施しました。
IEC C13のさし込み口に、IEC C14プラグ使用時の不意な脱落を防ぐ簡易ロック機能を搭載しています。
IEC C19のさし込み口に、IEC C-20プラグ使用時の脱落を防ぐ、プラグ固定用のコードクランプ(別売)取付穴が付いています。
通電状況を確認できる緑色LEDランプを搭載しています。(2か所)
電気用品安全法(PSE)適合品です。
