3322N-L6-CS

NEMA

NEMA L6-30プラグ付 コードセット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 30A 250V (NEMA L6-30)

NEMA L6-30プラグ付 コードセット

  • 型番

    3322N-L6-CS

  • 価格

    ￥8,010

引掛形

  • NEMA規格番号

    NEMA L6-30

  • 本体難燃性

    UL94 V-0

  • 単重

    2148.8g

  • 備考

    ナイロンカバープラグ付コードセット
    VCT5.5mm²×5M
    圧着端子R5.5-5×3ヶ付
    RoHS2 対応

製品説明

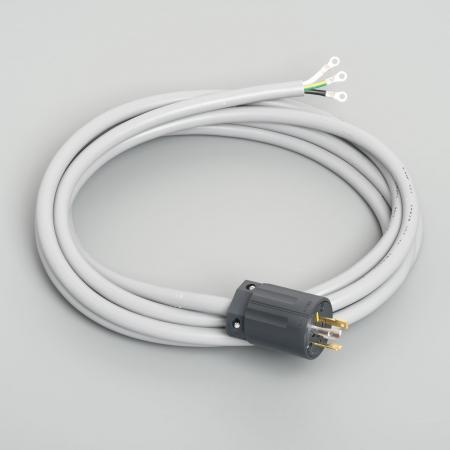

30A定格、NEMA L6-30の引掛形ナイロンカバープラグが付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、0Uコンセントバーシリーズの端子台やコードコネクタボディ3324N-L6, 3324R-L6に、容易に結線することができます。
電気用品安全法(PSE)適合品です。
※下段の「適用製品」欄に掲載している製品は、コードセットの端末に結線できるものをご紹介しています。「その他の適用製品」欄に掲載している製品は、先端プラグの相手側として使用できるものをご紹介しています。
