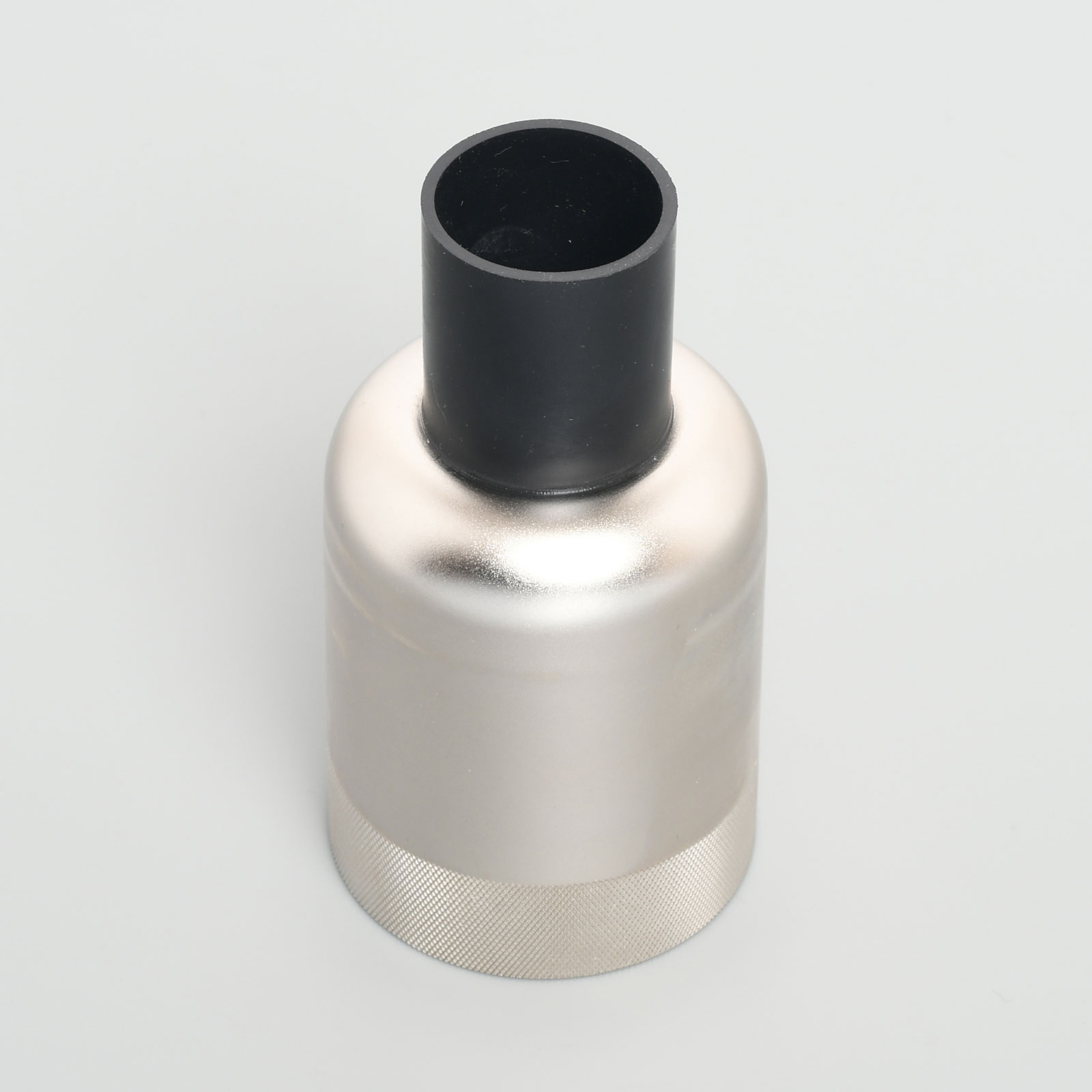

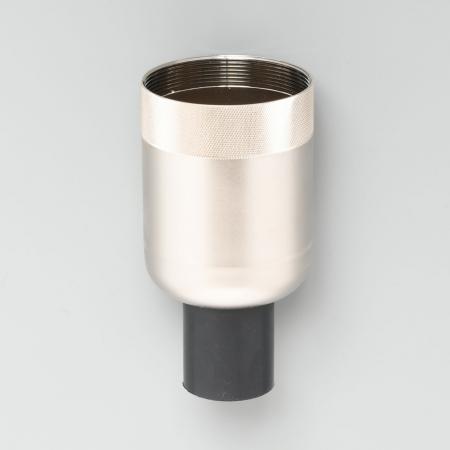

W701-3
20A・30A 防噴流形フランジインレット、防水形プレート(W701-2)用
防水丸蓋
-
型番
W701-3
-
価格
￥6,520
-
防水・防塵保護等級
IP65適合品
-
単重
304.5g
-
備考
適用プラグ: 本体部分寸法φ57×80mm以下
RoHS2 対応
製品説明
防水形プレート(耐じん・防噴流形)および防水形フランジインレット(耐じん・防噴流形)に使用可能な、20A〜30Aのプラグおよびコードコネクタボディを覆うための黄銅製カバーです。使用時には、あらかじめこの防水丸蓋に電線を通してからプラグなどの器具を結線します。プラグまたはコードコネクタボディをさし込んだ後、防水形プレートおよび防水形フランジインレットにねじ締めして密閉することで、IP65(耐じん・防噴流形)の防水性能・防塵性能を持たせることができます。【防水形プレートW701-2をご利用の際の適用プラグ型番】
[20A] 3242N-L8, 4222N, 4222R, 4242N-L16
[30A] 2322R, 3312N-L5, 3312R-L5, 3322N-L6, 3322R-L6, 3322N, 3322R, 3362N, 3362R, 4322N, 4322R, 4322N-L15, 4322R-L15, 4362N, 4362R
※色違い品の型番は除いています
適用製品
-
型番：W701-2
防水形プレート(耐じん・防噴流形)
引掛形20A・30A 専用コンセント1ヶ用(ボス径Φ40.5)
-
型番：3215WJ-L5
防水形フランジインレット (耐じん・防噴流形)
接地形2P 20A 125V (NEMA L5-20)
-
型番：3215WJS-L5
防水形フランジインレット (耐じん・防噴流形)
接地形2P 20A 125V (NEMA L5-20)
-
型番：3225WJS-L6
防水形フランジインレット (耐じん・防噴流形)
接地形2P 20A 250V (NEMA L6-20)
-
型番：3245WJS-L8
防水形フランジインレット (耐じん・防噴流形)
接地形2P 20A 480V (NEMA L8-20)
-
型番：3225WJS
防水形フランジインレット (耐じん・防噴流形)
3P 20A 250V
-
型番：4225WJS
防水形フランジインレット (耐じん・防噴流形)
接地形3P 20A 250V
-
型番：4245WJS-L16
防水形フランジインレット (耐じん・防噴流形)
接地形3P 20A 480V (NEMA L16-20)
-
型番：3315WJS-L5
防水形フランジインレット (耐じん・防噴流形)
接地形2P 30A 125V (NEMA L5-30)
-
型番：3325WJS-L6
防水形フランジインレット (耐じん・防噴流形)
接地形2P 30A 250V (NEMA L6-30)
-
型番：3325WJS
防水形フランジインレット (耐じん・防噴流形)
3P 30A 250V
-
型番：3365WJS
防水形フランジインレット (耐じん・防噴流形)
3P 30A 600V
-
型番：4325WJS
防水形フランジインレット (耐じん・防噴流形)
接地形3P 30A 250V
-
型番：4325WJS-L15
防水形フランジインレット (耐じん・防噴流形)
接地形3P 30A 250V (NEMA L15-30)
-
型番：4365WJS
防水形フランジインレット (耐じん・防噴流形)
接地形3P 30A 600V
