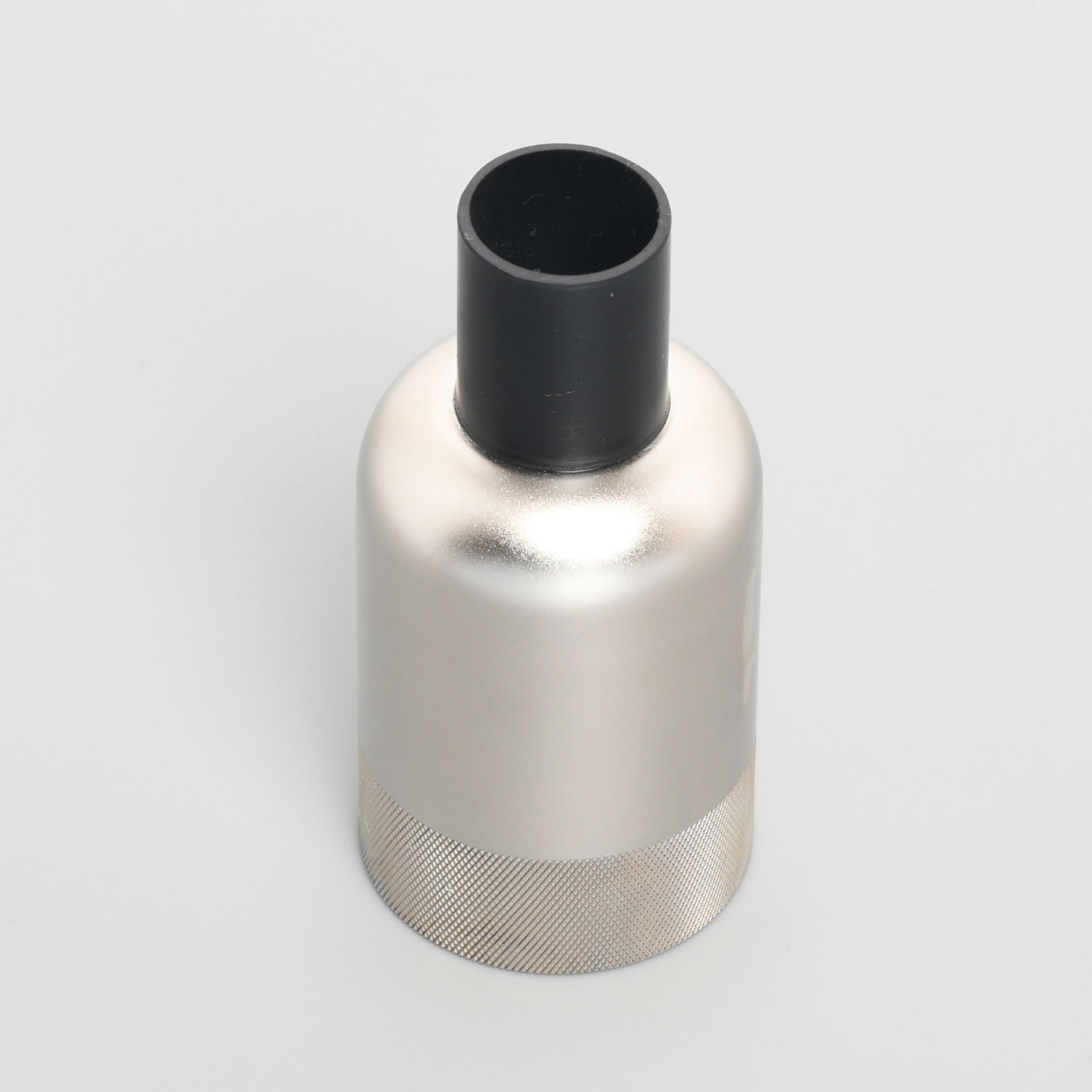

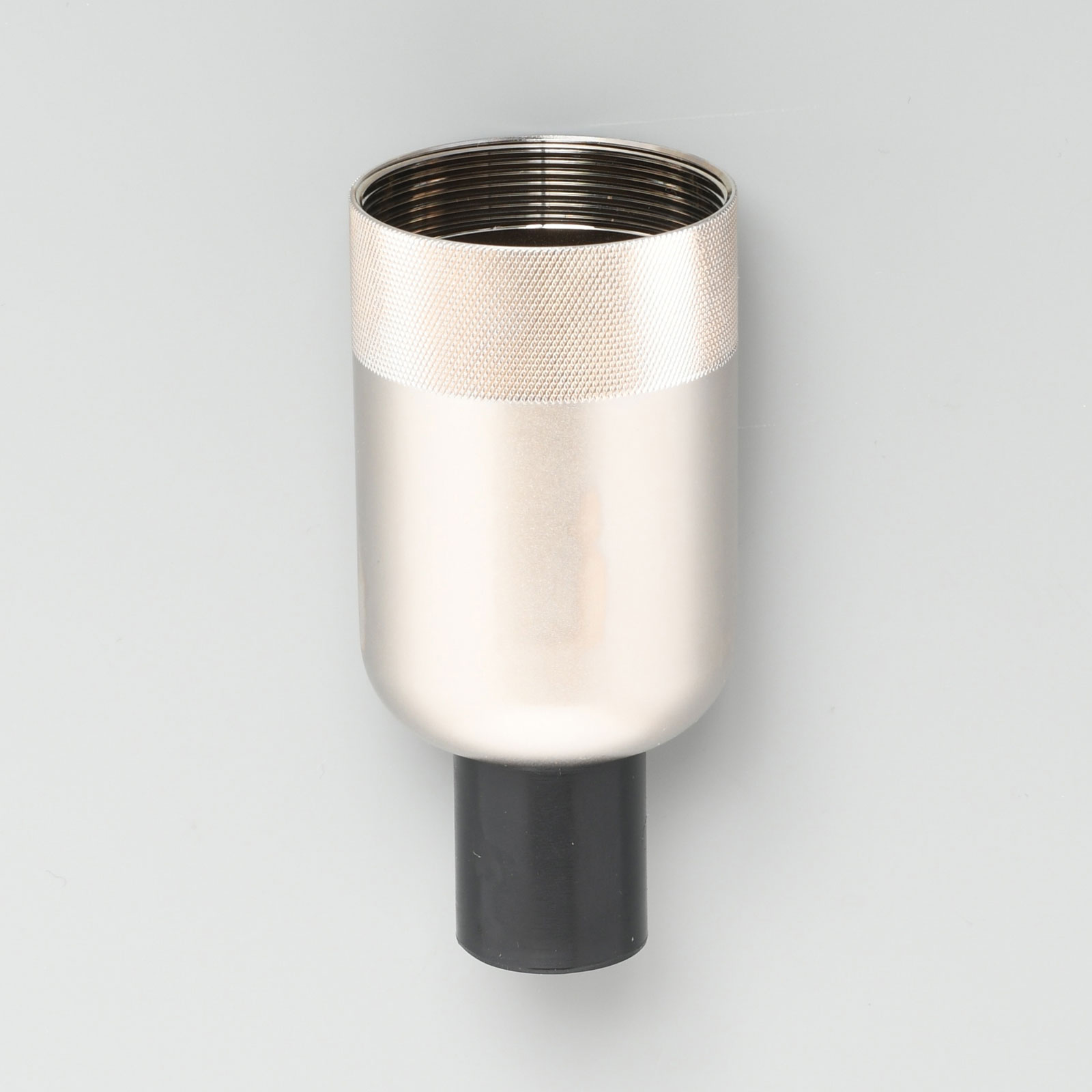

W511-3
15A 防噴流形フランジインレット、防水形プレート(W501-2系)用
防水丸蓋
-
型番
W511-3
-
価格
￥4,340
-
防水・防塵保護等級
IP65適合品
-
単重
191.1g
-
備考
適用プラグ: 本体部分寸法φ44×70mm以下
RoHS2 対応
製品説明
防水形プレート(耐じん・防噴流形)および防水形フランジインレット(耐じん・防噴流形)に使用可能な、20Aのプラグおよびコードコネクタボディを覆うための黄銅製カバーです。使用時には、あらかじめこの防水丸蓋に電線を通してからプラグなどの器具を結線します。プラグまたはコードコネクタボディをさし込んだ後、防水形プレートおよび防水形フランジインレットにねじ締めして密閉することで、IP65(耐じん・防噴流形)の防水性能・防塵性能を持たせることができます。【防水形プレートW501-2, W502-2をご利用の際の適用プラグ型番】
[20A] 2222N, 3212N-L5, 3222N-L6, 3222N, 3222R, 9222N, 9222NB
※色違い品の型番は除いています
適用製品
-
型番：W501-2
防水形プレート(耐じん・防噴流形)
15A・20A 埋込コンセント1ヶ用(ボス径Φ34.5)
-
型番：W502-2
防水形プレート(耐じん・防噴流形)
15A・20A 埋込コンセント2ヶ用(ボス径Φ34.5)
-
型番：3115WJS
防水形フランジインレット (耐じん・防噴流形)
接地形2P 15A 125V
-
型番：3115WJS-L5
防水形フランジインレット (耐じん・防噴流形)
接地形2P 15A 125V (NEMA L5-15)
-
型番：7115GWJS
防水形フランジインレット (耐じん・防噴流形)
接地形2P 15A 125V (NEMA 5-15)
-
型番：3125WJS
防水形フランジインレット (耐じん・防噴流形)
接地形2P 15A 250V (NEMA L6-15)
-
型番：3125GWJS
防水形フランジインレット (耐じん・防噴流形)
接地形3P 15A 250V
