3120D

NEMA

複式埋込コンセント

複式埋込コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

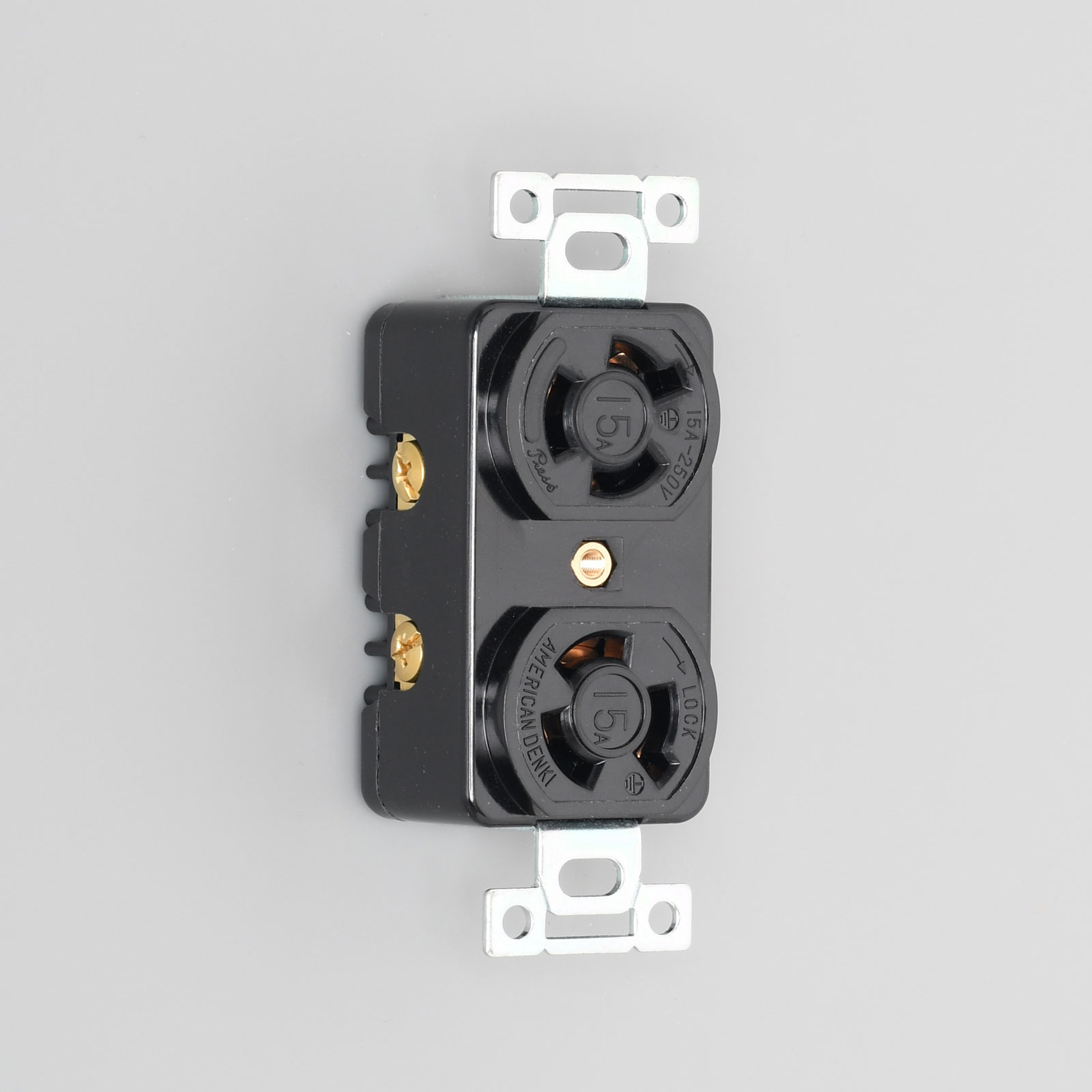

接地形2P 15A 250V (NEMA L6-15)

複式埋込コンセント

  • 型番

    3120D

  • 価格

    ￥1,570

引掛形・2ヶ

  • NEMA規格番号

    NEMA L6-15

  • 色

    黒色

  • 適用電線

    1.6φ〜2φ、2mm²、3.5mm²(圧着端子式のみ)

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R2-4、R3.5-4

  • 単重

    136.1g

  • 備考

    複式
    RoHS2 対応

製品説明

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
同じさし込み口が2つある複式コンセントです。

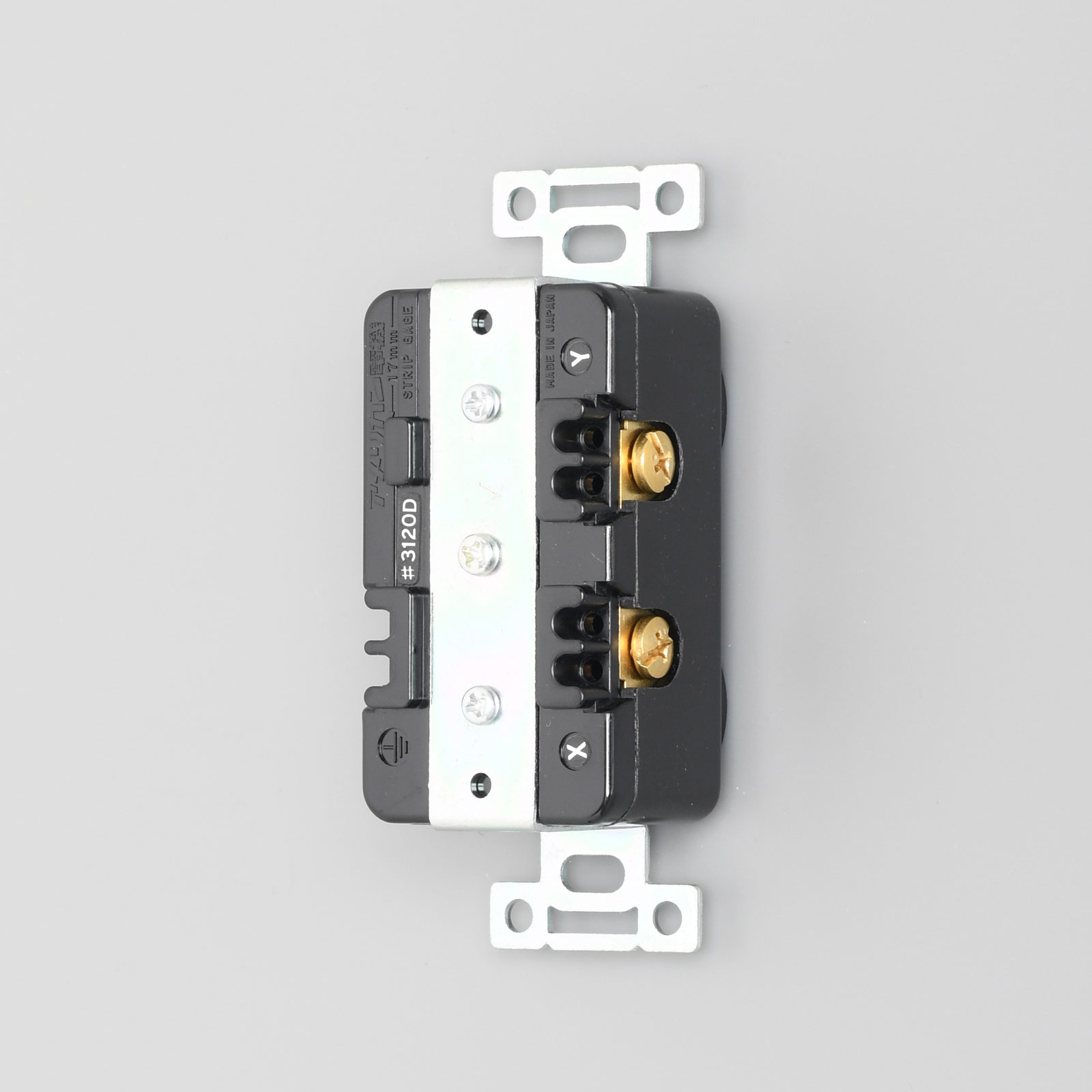

電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
電気用品安全法(PSE)適合品です。
