3122N

NEMA

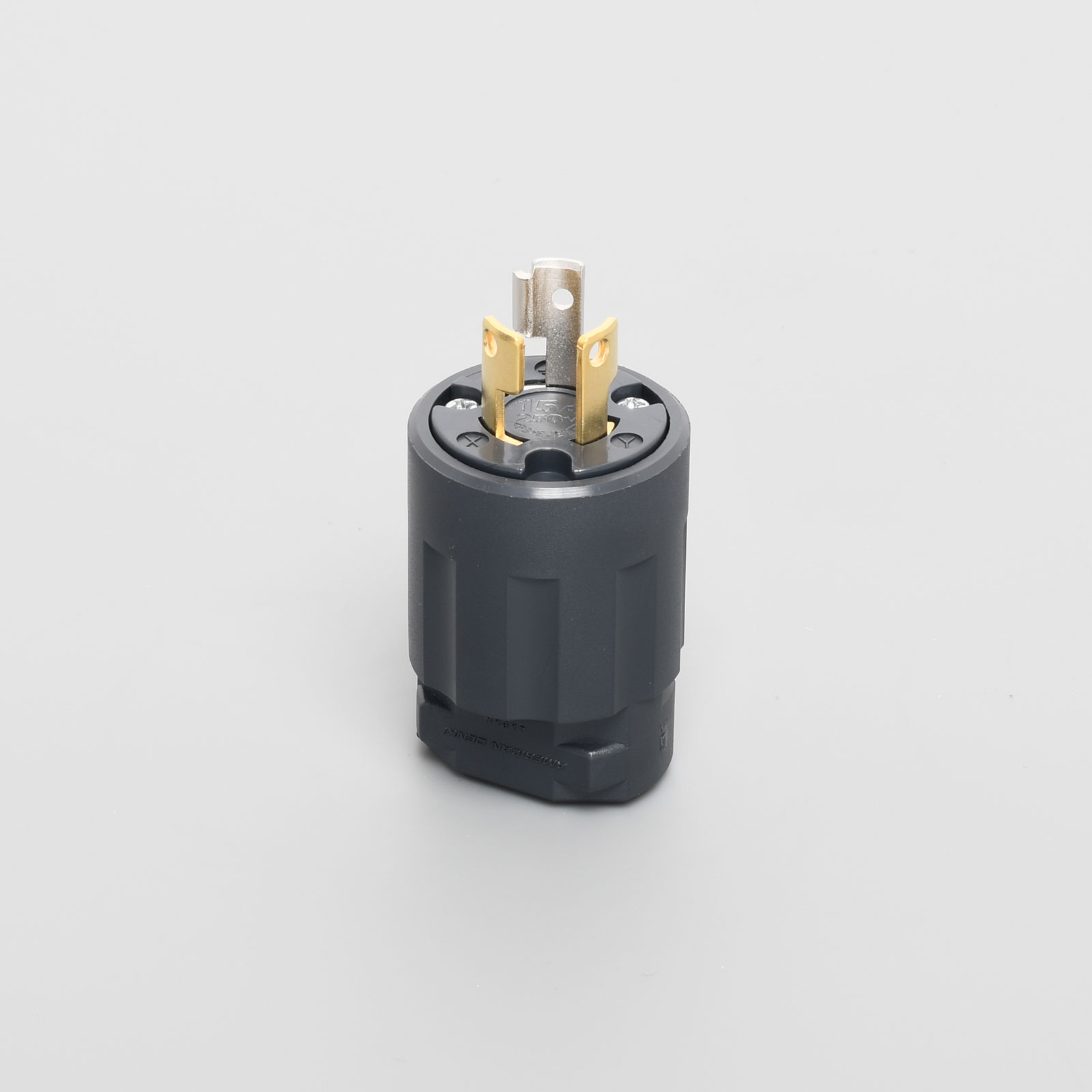

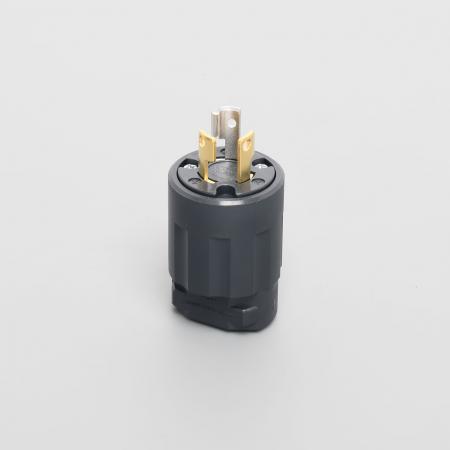

プラグ (ナイロンカバー)

プラグ (ナイロンカバー)

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 250V (NEMA L6-15)

プラグ (ナイロンカバー)

  • 型番

    3122N

  • 価格

    ￥830

引掛形

  • NEMA規格番号

    NEMA L6-15

  • 色

    黒色

  • 適用電線

    2PNCT/VCT 2mm²、VCT 3.5mm²(圧着端子式のみ)

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    60.5g

  • 備考

    ナイロンカバー
    RoHS2 対応

製品説明

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。
ボディ・カバー材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。

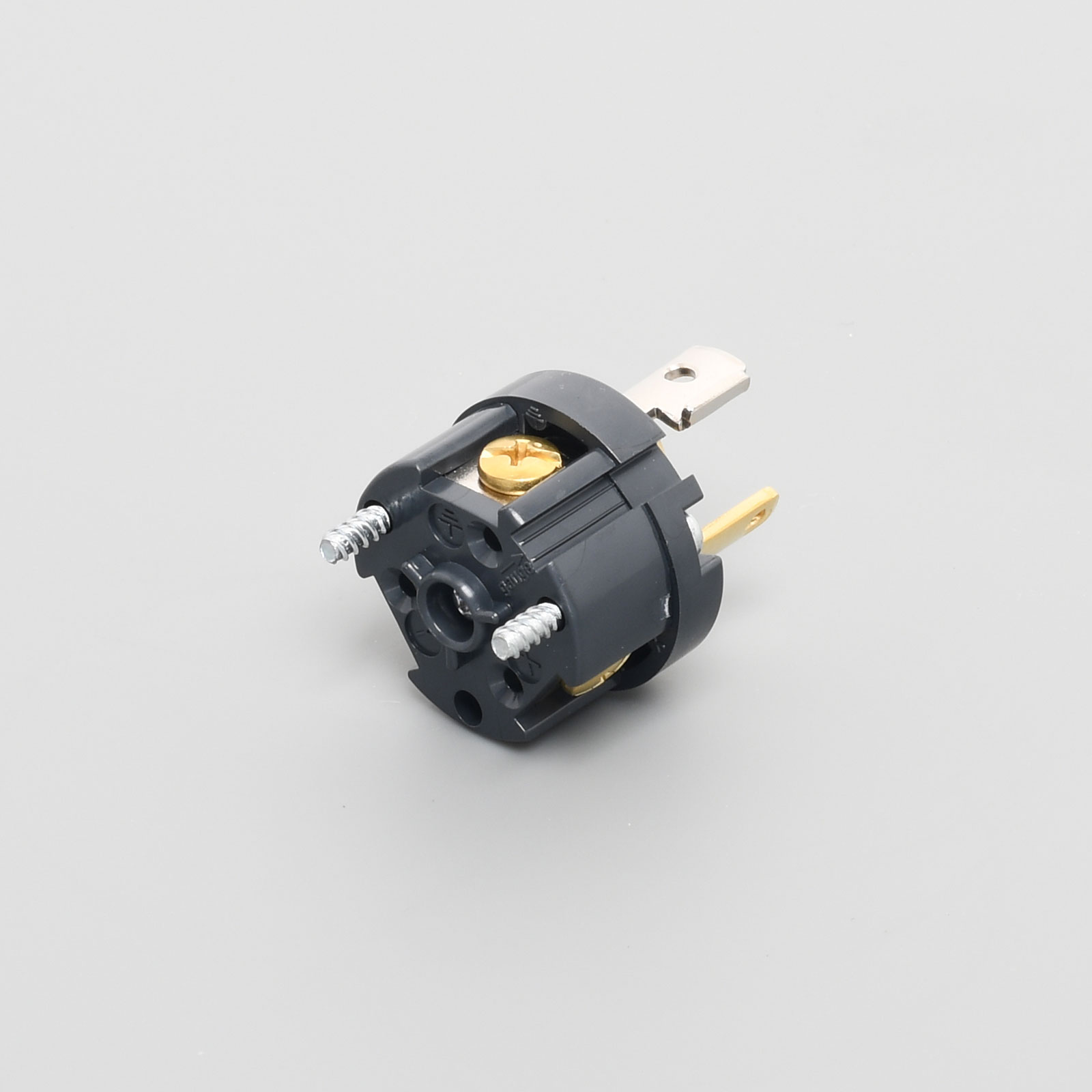

電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
圧着端子式のみVCT 2mm²電線だけではなく、1サイズ上の太い電線VCT 3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
電気用品安全法(PSE)適合品です。
