7117GZ-IV

機器用アウトレット

機器用アウトレット

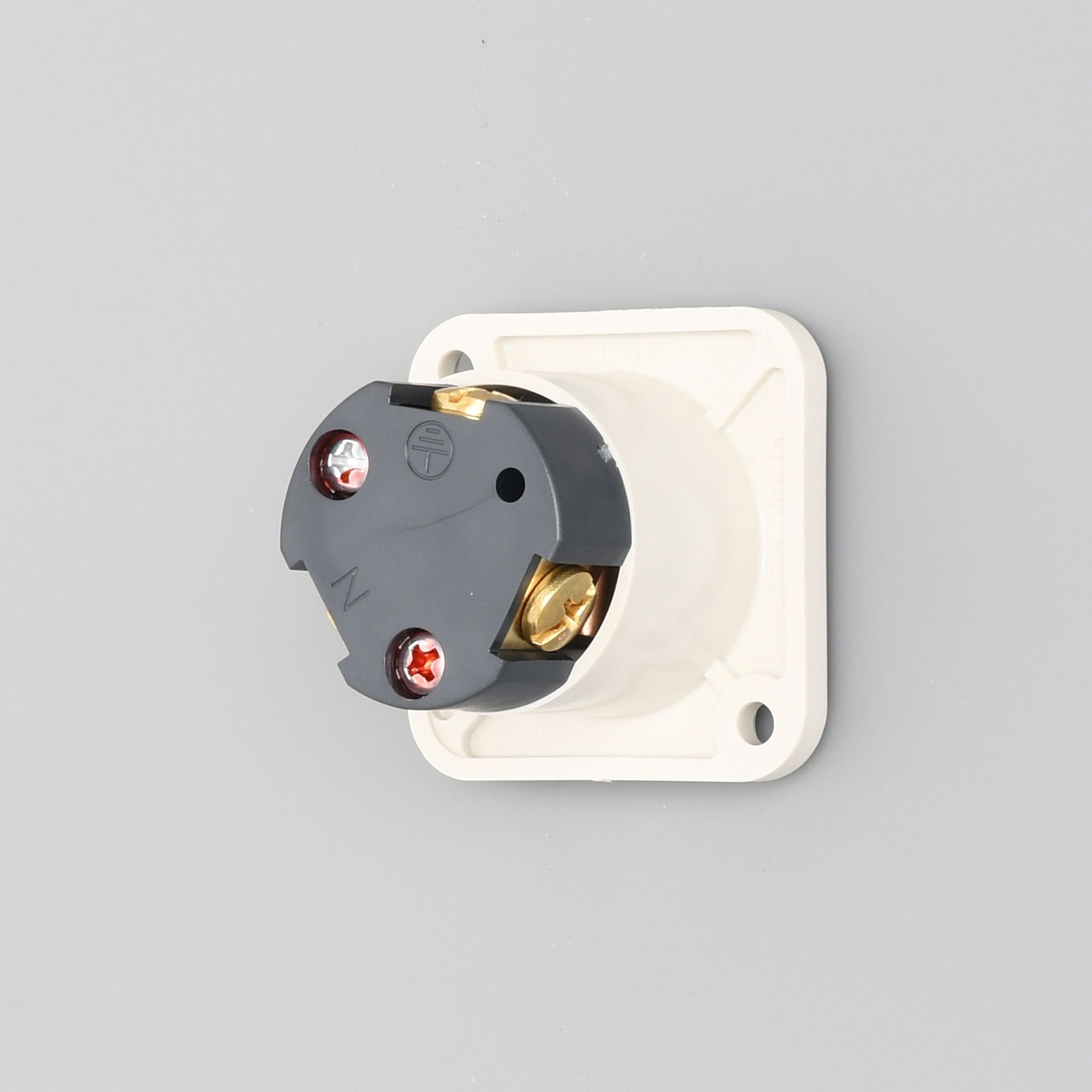

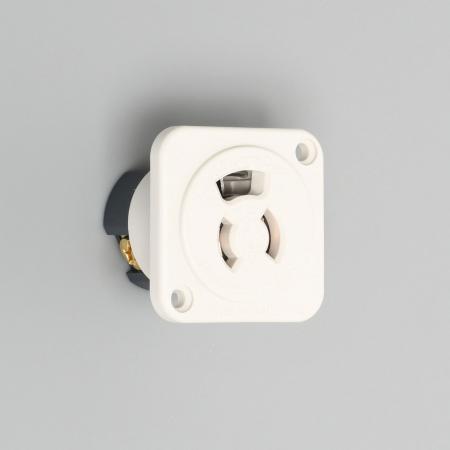

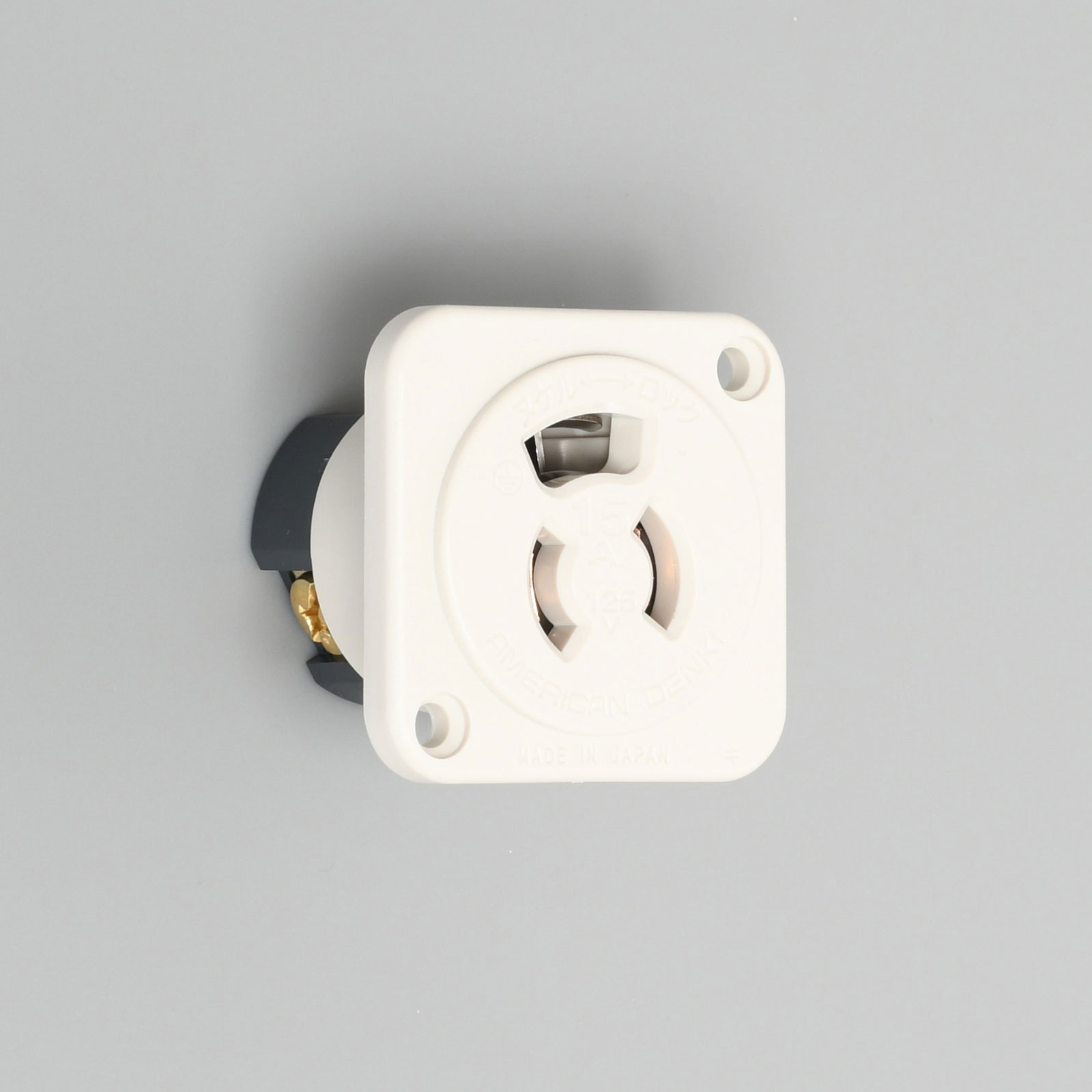

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 125V

機器用アウトレット

  • 型番

    7117GZ-IV

  • 価格

    ￥740

抜止形

  • 色

    白色

  • 適用電線

    1.6φ〜2φ、2mm², 3.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    39.6g

  • 備考

    RoHS2 対応

製品説明

コンパクトで機械器具や装置、制御盤や分電盤などのパネル面に最小寸法で連接取付ができる、サービスコンセントとして最適な電源を供給するための器具です。
連接取付が可能で、盤面の表面・裏面どちらからでも取り付けることができます。サービスコンセントとしても最適です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。
電気用品安全法(PSE)適合品です。

CADデータ

CADファイルのダウンロードにはログインが必要です
ご利用の前に必ずご一読ください（CADデータご利用上の注意）
