7112GN-UP1

NEMA

NEMA 5-15プラグ付 コードセット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 125V (NEMA 5-15)

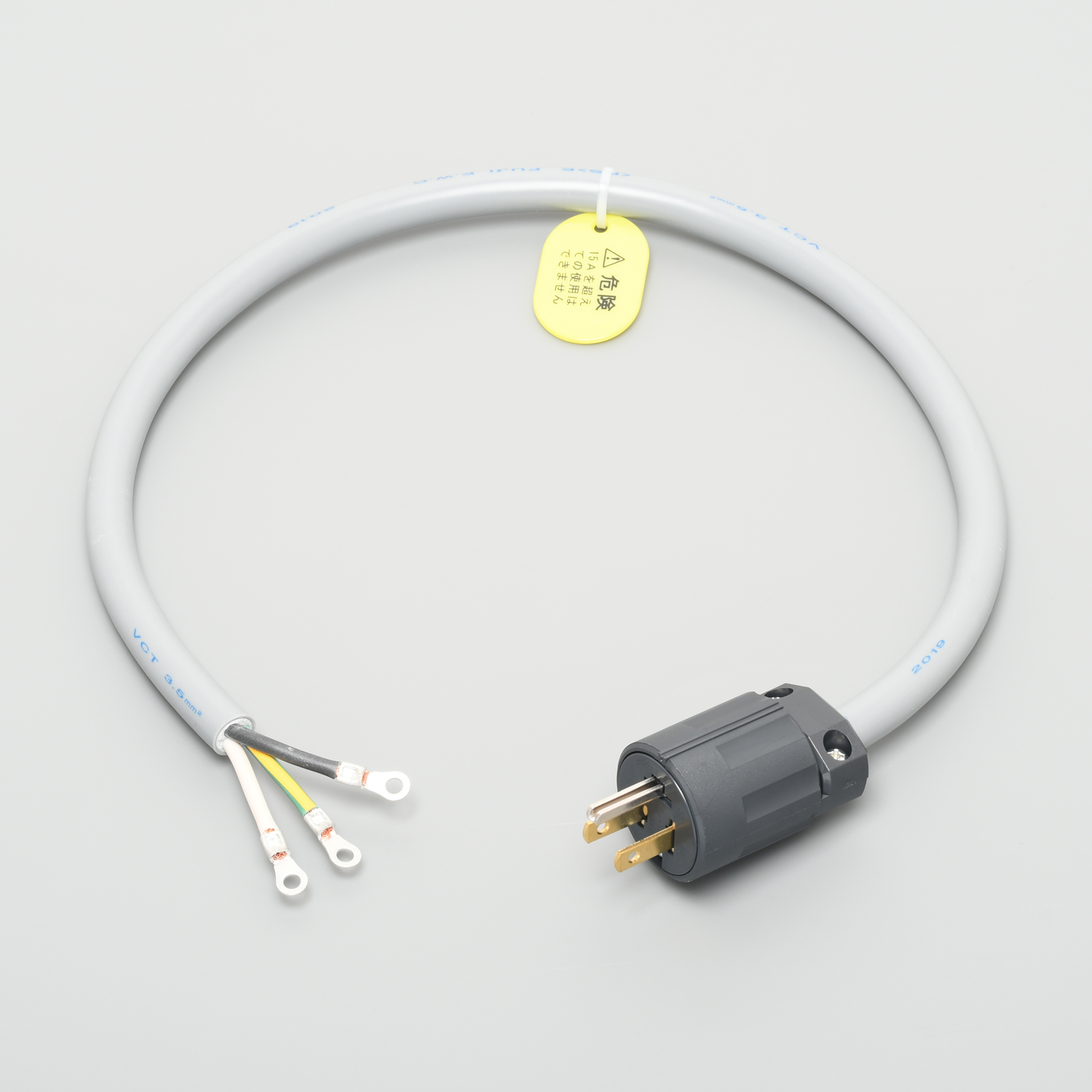

NEMA 5-15プラグ付 コードセット

  • 型番

    7112GN-UP1

  • 価格

    ￥3,330

平刃形

  • NEMA規格番号

    NEMA 5-15

  • 本体難燃性

    UL94 V-0

  • 単重

    212.4g

  • 備考

    ナイロンカバープラグ付コードセット
    VCT3.5mm²×0.5M
    圧着端子R3.5-4×3ヶ付
    注意表示タグ付
    RoHS2 対応

※15Aを超えての使用はできません。

製品説明

NEMA 5-15のナイロンカバープラグ(7112GN)が付いた、VCTケーブル0.5Mのコードセット品です。
端末は圧着端子加工がされており、NEMA L5-20定格やNEMA L5-30定格のコードコネクタボディを結線することで、UPS等で使用する変換コードセットとしても使用可能です。
詳しくは下段の「関連ファイル」にある取扱説明書をご覧ください。
電気用品安全法(PSE)適合品です。
※下段の「適用製品」欄に掲載している製品は、コードセットの端末に結線できるものをご紹介しています。「その他の適用製品」欄に掲載している製品は、先端プラグの相手側として使用できるものをご紹介しています。
