7110GDXL

NEW

NEMA

複式ハイパー埋込コンセント

複式ハイパー埋込コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 125V (NEMA 5-15)

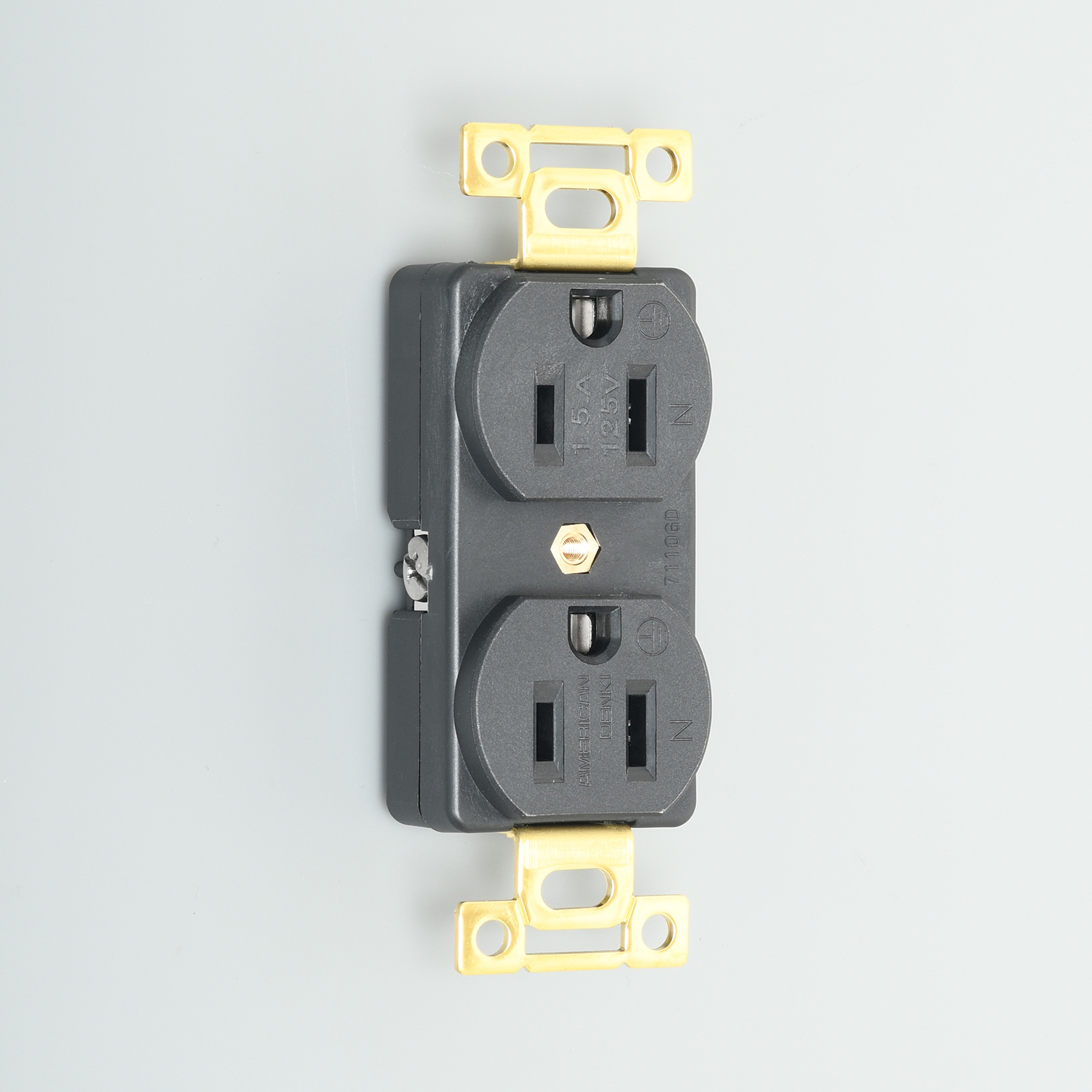

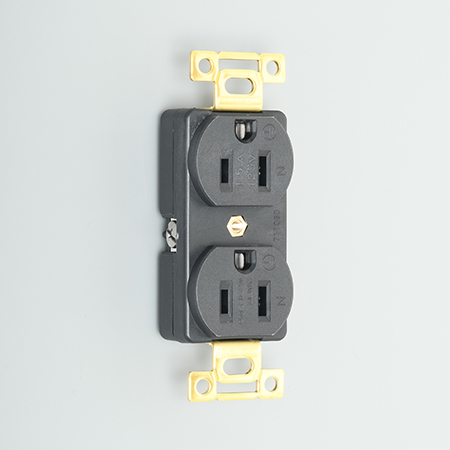

複式ハイパー埋込コンセント

  • 型番

    7110GDXL

  • 価格

    ￥6,480

平刃形・2ヶ

  • NEMA規格番号

    NEMA 5-15

  • 色

    黒色

  • 適用電線

    1.6φ〜2φ、2mm², 3.5mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R2-4, R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    88.0g

  • 備考

    ハイパーシリーズ
    複式
    RoHS2 対応

製品説明

交流電源の減衰を極小に抑えこみ、クリアで良質な導通を実現させること(導電効率の向上と導通安定化)を目的として開発された埋込コンセントです。
コンセントの充電部の刃受にリン青銅を採用し、プラグとの接触時の栓刃保持力と反復性を向上させ、刃受と繋がる端子類には、電気的特性に優れる導電率の高い銅合金を採用しています。さらにすべての充電部品の表面には、希少な白金族金属のロジウムメッキを贅沢に施し、耐食性・耐摩耗性の向上を図りました。
絶縁部であるコンセント本体材質には、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れる、難燃グレード UL94 V-0の高機能強化ナイロン樹脂を採用して、製品強度を高めています。さらに電気回路へ与える影響の抑制を考慮し、すべての金属部品に非磁性体の金属を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」だけではなく、電線挿入穴に電線を挿入し端子ねじを締め付けて固定する「引締式」での結線もできます。
また圧着端子には、別売のロジウムメッキ品(型番:CR3.5-4RP)の使用が可能です。
電気用品安全法(PSE)適合品です。
