WLP5000

防水

防水形リフトカバープレート

防水形リフトカバープレート

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

平刃形30A・50A・60A埋込コンセント専用

防水形リフトカバープレート

  • 型番

    WLP5000

  • 価格

    ￥6,230

  • 防水・防塵保護等級

    IPX3適合品

  • 色

    茶色(クリア成形)

  • 本体難燃性

    UL94 V-0

  • 単重

    305.5g

  • 備考

    2ヶ用ボックス用
    プレートねじ、LB-Sラベル(電圧表示ラベル)付
    RoHS2 対応

(注)L型プラグ専用の防水プレートです

製品説明

30A・50A・60A定格の平刃形埋込コンセント(ボス系Φ58)への取付が可能な、L型プラグ専用のカバー開閉式プレートです。
プラグを挿した状態でもカバーの開閉が可能で、カバー全閉時にJIS C0920(電気機械器具の外郭による保護等級)に基づくIPX3適合の防水コンセントとなります。
コンセントは下ではなく正面を向いているので、プラグの抜き差しが容易にできます。
コンセント用取付穴を使用した取付(4点止、取付ねじ4本付属)で、IPX3の防水性能を持つカバー付プレートとして機能し、さらにノックアウト式の4点止め用の取付穴を用いて設置することによって、より強固な取付にすることが可能です。

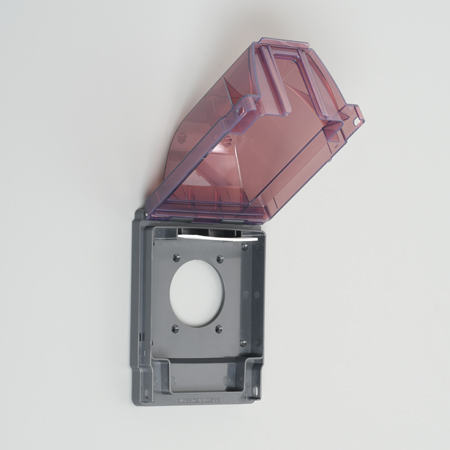

開閉式のカバーは全開位置(120°)で静止させることが可能で、全閉時には容易に開かないように簡易ロックができます。また意図していないカバー開閉を防ぐために、カバー両側面にある施錠穴と南京錠(鍵)を使って、カバーと本体を鍵で固定することもできます。
プレート本体とカバーは耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃仕様(UL94 V-2以上)のポリカーボネート樹脂を採用しました。

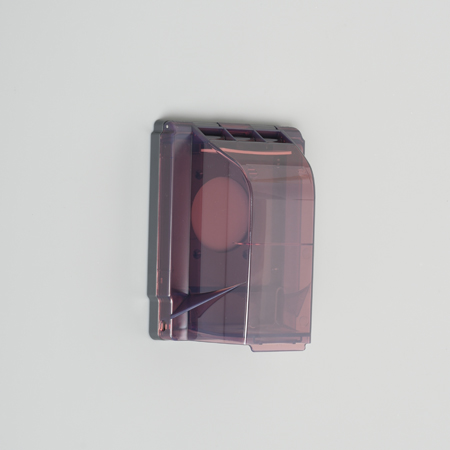

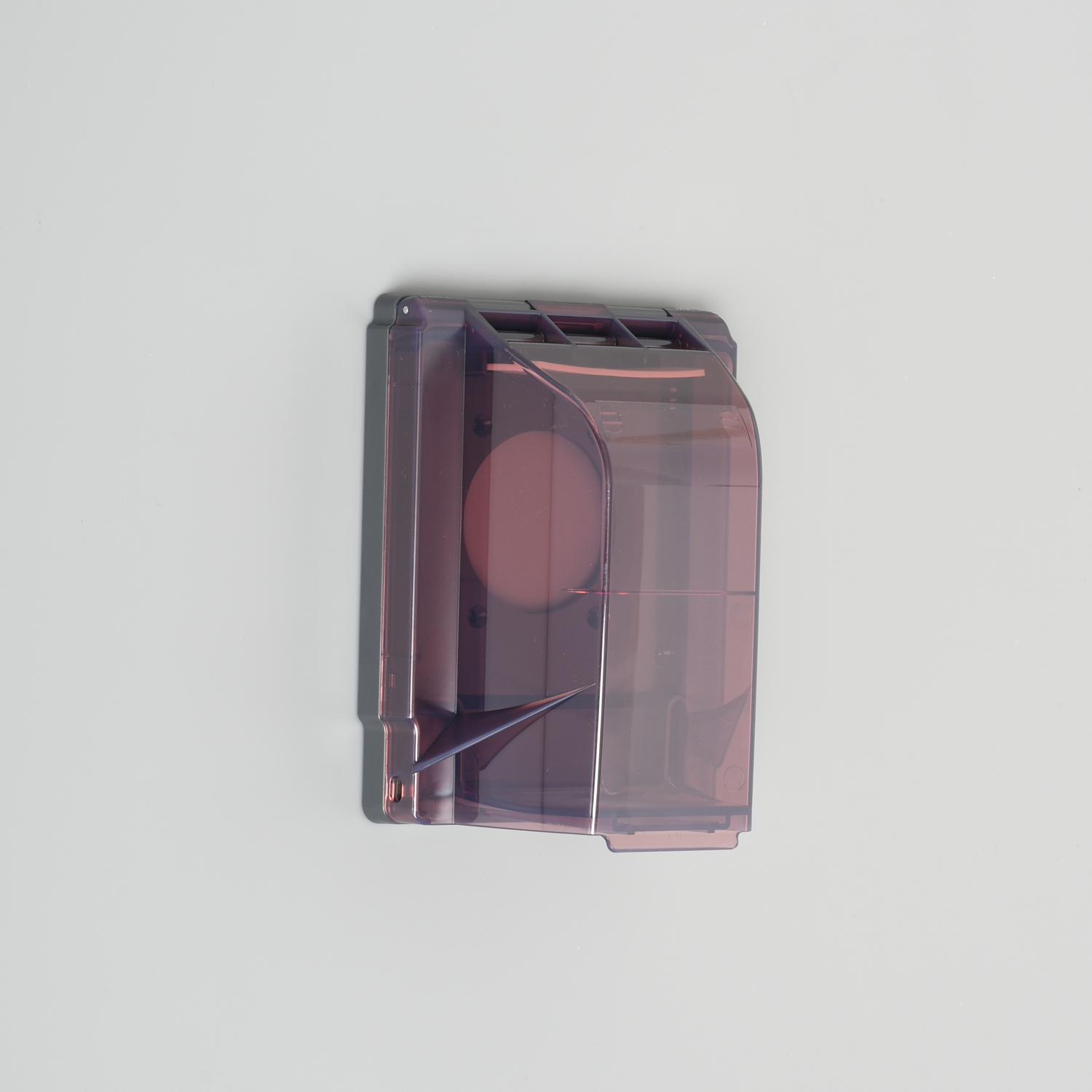

開閉カバーはブラウン色のクリア成形のため、閉じた状態でもL型プラグの接続を確認することができます。
付属のゴム製ブランクピースは、開閉カバーの底面にある挿入スロットにさし込むことで、L型プラグ未接続時の開口部を塞ぐことが可能です。(保護等級IP44適合品)
