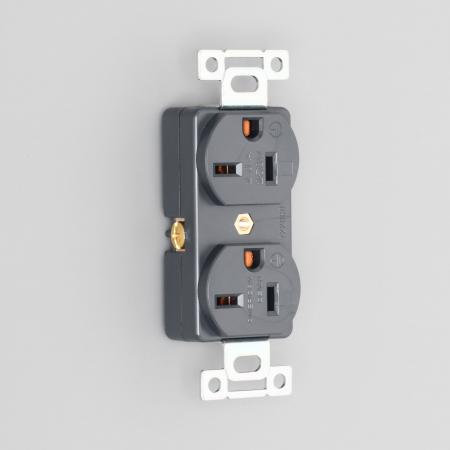

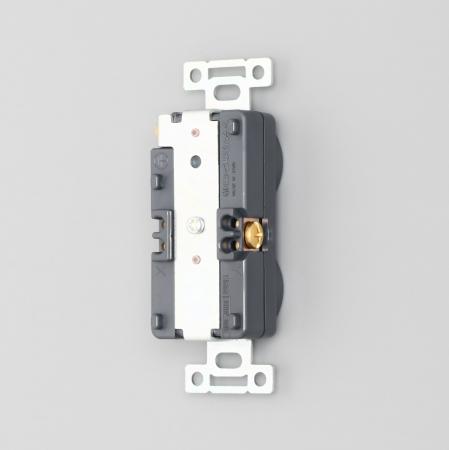

7220GD-ALT

NEMA

複式埋込コンセント

複式埋込コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 20A 250V (NEMA 6ALT-20)

複式埋込コンセント

  • 型番

    7220GD-ALT

  • 価格

    ￥1,190

平刃形

  • NEMA規格番号

    NEMA 6ALT-20

  • 色

    黒色

  • 適用電線

    2φ〜2.6φ、3.5mm²、5.5mm²(圧着端子式のみ)

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R3.5-4、R5.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    79.6g

  • 備考

    複式
    RoHS2 対応

※NEMA 6ALT-20はNEMA 6-20と互換性があるカナダ規格です。

製品説明

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
同じさし込み口が2つある複式コンセントです。
電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
電気用品安全法(PSE)適合品です。
