3325NW-L6

NEMA

防水

防水形フランジインレット

防水形フランジインレット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

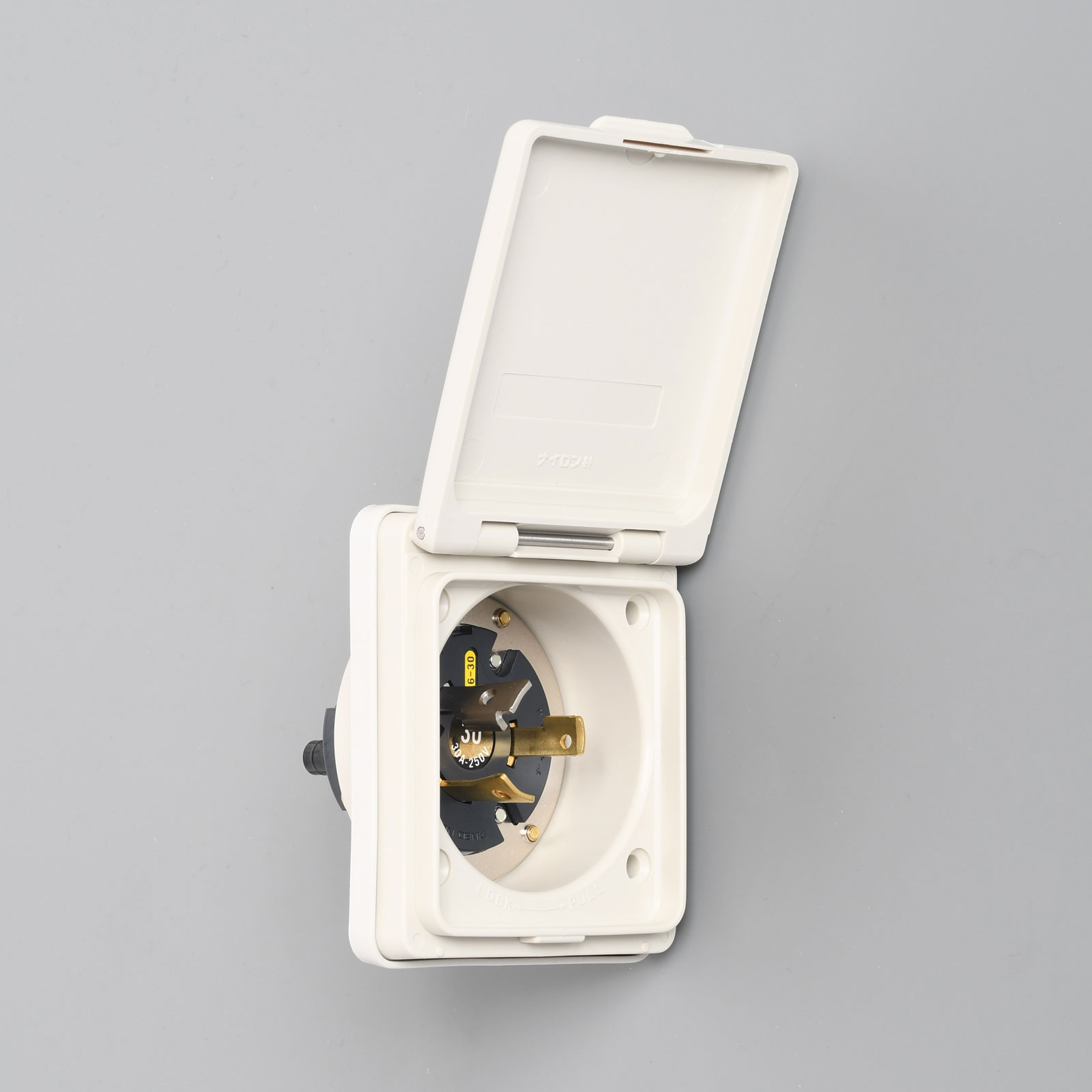

接地形2P 30A 250V (NEMA L6-30)

防水形フランジインレット

  • 型番

    3325NW-L6

  • 価格

    ￥4,570

引掛形

  • NEMA規格番号

    NEMA L6-30

  • 防水・防塵保護等級

    IP44適合品

  • 色

    白色

  • 適用電線

    2.6φ〜3.2φ、5.5mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R5.5-5

  • 本体難燃性

    UL94 V-0

  • 単重

    198.8g

  • 備考

    RoHS2 対応

製品説明

主に屋外において、電源ケーブルをなくしたい移動機器や充電装置等の機器に取り付け、給電側のコードコネクタボディを利用して、外部給電の取込口として電源を受電する器具です。
未使用時に簡易ロック機能付のカバー(蓋)を閉じることで、JIS C0920(電気機械器具の外郭による保護等級IP44適合品となります。
リフト可動するカバーは、全閉時(0゜)から、コードコネクタボディの差し込み時(使用時)に80゜と全開時160゜の位置で静止可能です。
ゴルフカートなどのバッテリー車の充電や冷凍車、蓄電池や移動用照明器の受電口に最適です。
ボディとカバーおよびベースフランジ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
取付ねじ・ナットのセットと充電部の露出を避けることができる絶縁カバー、使用環境に合わせて貼り付けができるラベルセット付です。

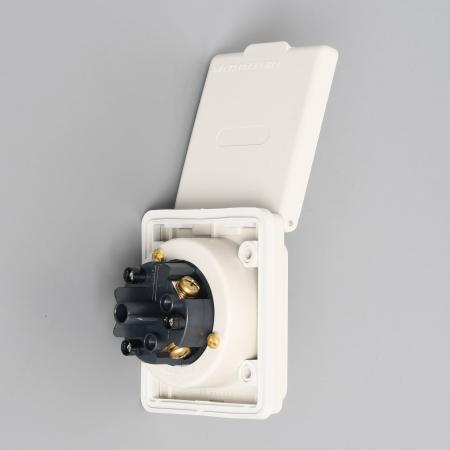

電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
