3310-L5UL

NEMA

UL/CSA規格 埋込コンセント

UL/CSA規格 埋込コンセント

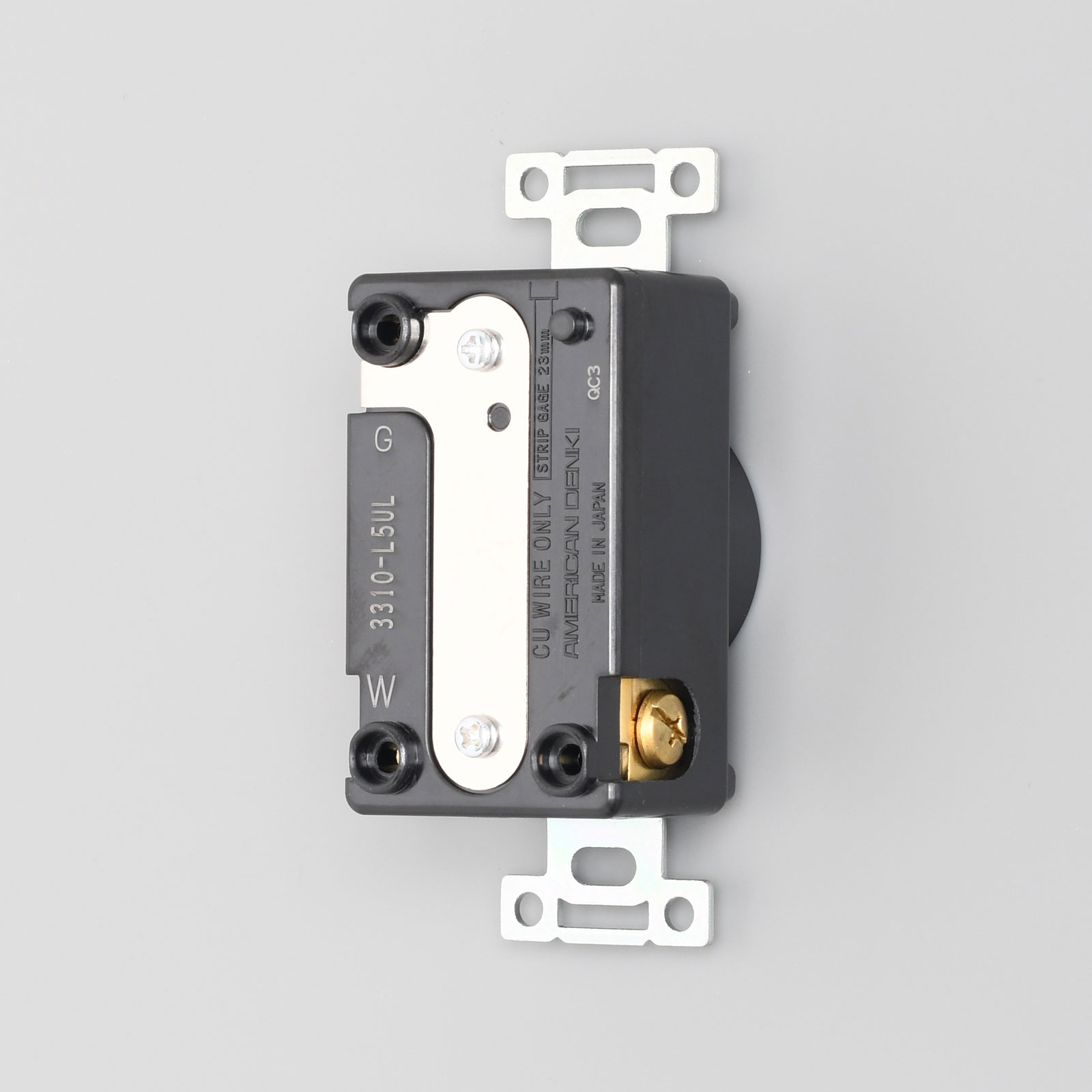

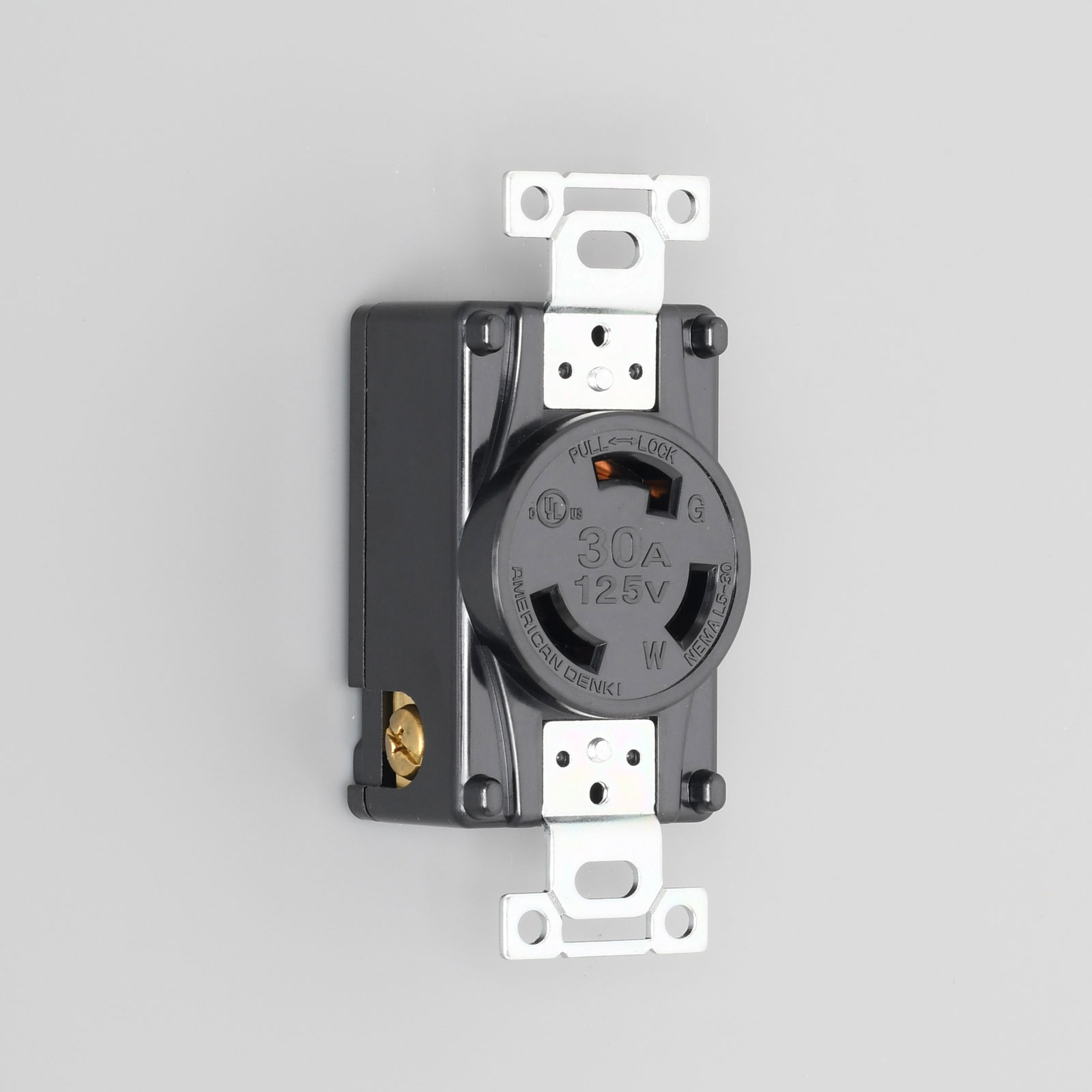

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 30A 125V (NEMA L5-30)

UL/CSA規格 埋込コンセント

  • 型番

    3310-L5UL

  • 価格

    ￥3,310

引掛形

  • NEMA規格番号

    MEMA L5-30

  • 色

    黒色

  • 適用電線

    UL/CSA用: 10AWG(UL/CSA適合電線)　国内用: 2.6φ〜3.2φ、5.5mm²、8mm²

  • 電線接続方式

    UL/CSA用: 引締式　国内用: 圧着端子式、引締式

  • 適用圧着端子

    国内用: 5.5Y-5、8Y-5 (先開形)

  • 本体難燃性

    UL94 V-0

  • 単重

    144.6g

  • 備考

    UL/CSA規格認証取得品
    RoHS2 対応

(注)直流で使用する際には、プラグを抜く前に必ず機器側の電源を遮断して、アーク放電を消弧させてください。

製品説明

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
輸出用としても最適な、UL規格・CSA規格認定仕様の埋込コンセントです。緑色端子ねじやボディアース等、安全性の高い仕様となっています。
ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。
電線接続は、UL/CSA用の場合、電線挿入穴を利用した「引締式」が可能です。
国内用の場合には、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
各端子ねじは脱落防止仕様となっているため、圧着端子で接続する際には「先開型圧着端子」をご使用ください。
電気用品安全法(PSE)にも適合しているので、日本国内での使用も可能です。国内/海外仕様の統一化を図ることができます。
