4324RW-L15

NEMA

防水

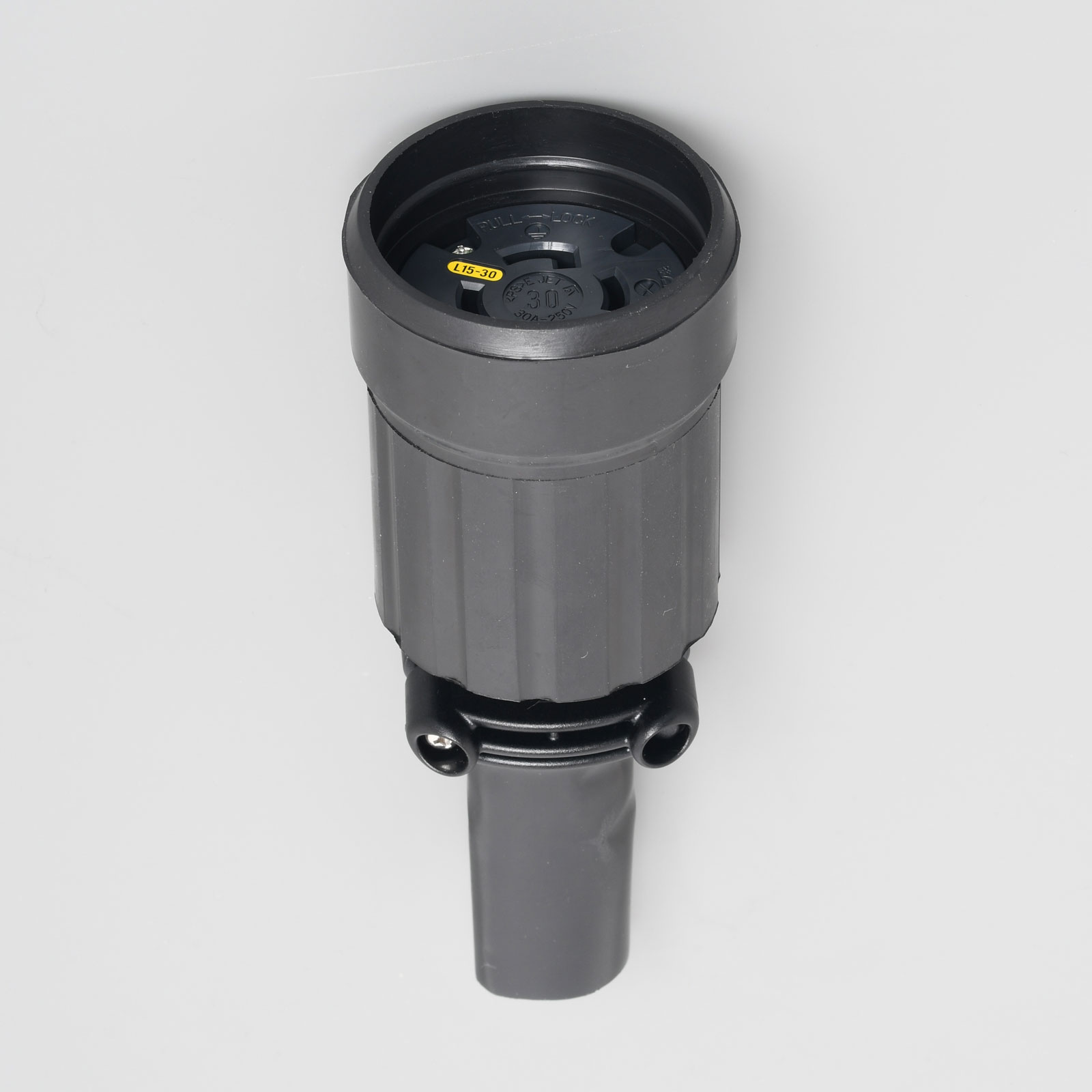

防水形コードコネクタボディ

防水形コードコネクタボディ

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形3P 30A 250V (NEMA L15-30)

防水形コードコネクタボディ

  • 型番

    4324RW-L15

  • 価格

    ￥3,840

引掛形

  • NEMA規格番号

    NEMA L15-30

  • 防水・防塵保護等級

    IP65適合品

  • 色

    黒色

  • 適用電線

    2CT/VCT 5.5mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R5.5-5

  • 本体難燃性

    UL94 V-0

  • 単重

    299.7g

  • 備考

    ゴムカバー
    RoHS2 対応

(注)表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは下部の「製品の性能について」をご覧ください。

製品説明

電線を結線して防水形プラグと組み合わせて使用することが可能な中継用の器具です。防水形プラグ(当社製)接続時に、粉塵や全方向からの噴流水に対して保護されているIP65適合品です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
専用の防水形コードコネクタボディ(4322RW-L15)との組み合わせによって防塵・防水の効果を発揮します。
電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。電線引出し口には防水チューブ(熱収縮タイプ)を備え、防水性能の信頼性を高めています。
電気用品安全法(PSE)適合品です。
