4244RW-L16

NEMA

防水

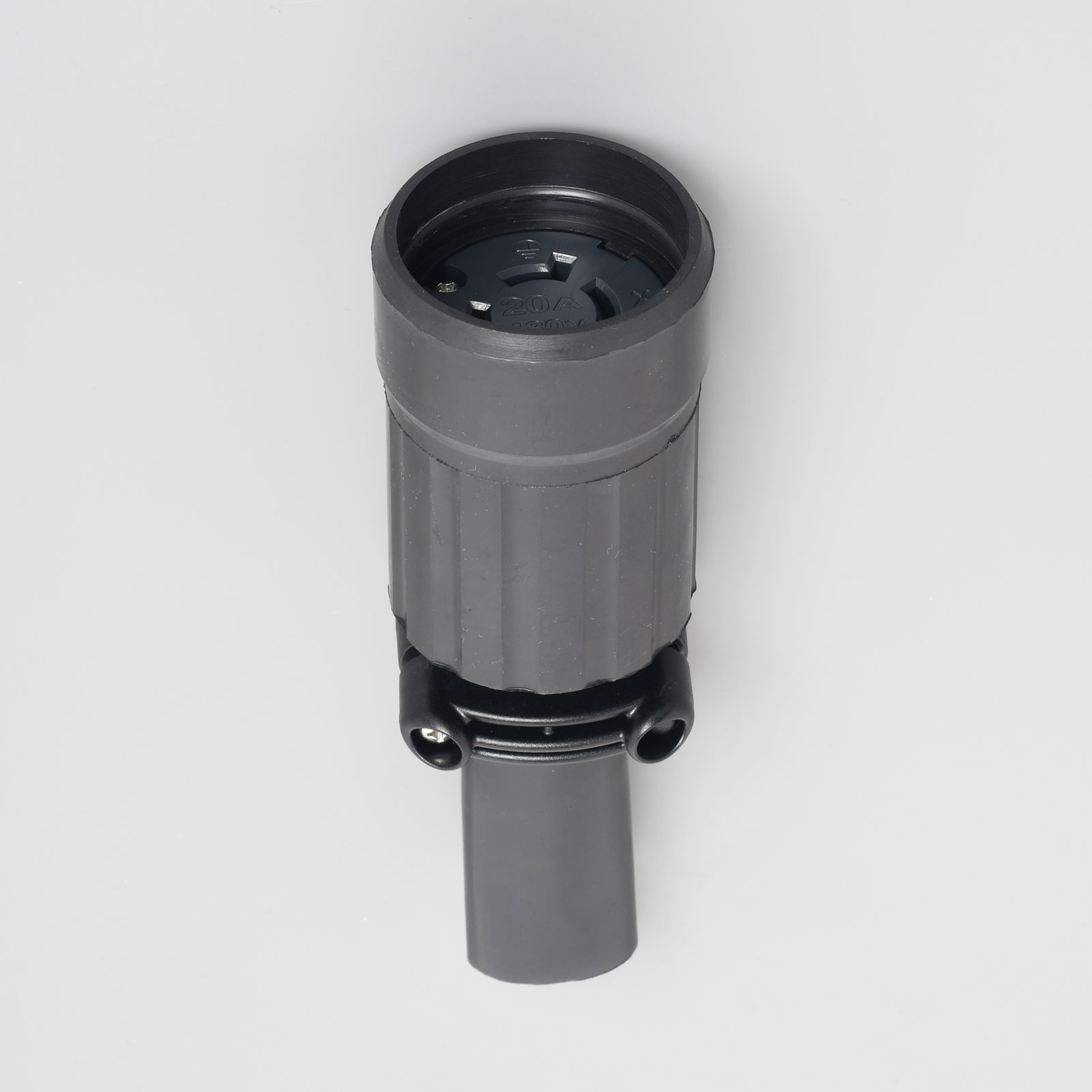

防水形コードコネクタボディ

防水形コードコネクタボディ

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形3P 20A 480V (NEMA L16-20)

防水形コードコネクタボディ

  • 型番

    4244RW-L16

  • 価格

    ￥2,720

引掛形

  • NEMA規格番号

    NEMA L16-20

  • 防水・防塵保護等級

    IP65適合品

  • 色

    黒色

  • 適用電線

    2CT/VCT 3.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    227.1g

  • 備考

    ゴムカバー
    RoHS2 対応

(注)表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは下部の「製品の性能について」をご覧ください。

製品説明

電線を結線して、プラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。防水形プラグとの組み合わせで、JIS C0920(電気機械器具の外郭による保護等級)に基づくIP65相当品です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
専用の防水形プラグ(4242RW-L16)との組み合わせによって防塵・防水の効果を発揮します。
電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。電線引出し口には防水チューブ(熱収縮タイプ)を備え、防水性能の信頼性を高めています。
