4240-L16

NEMA

埋込コンセント

埋込コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

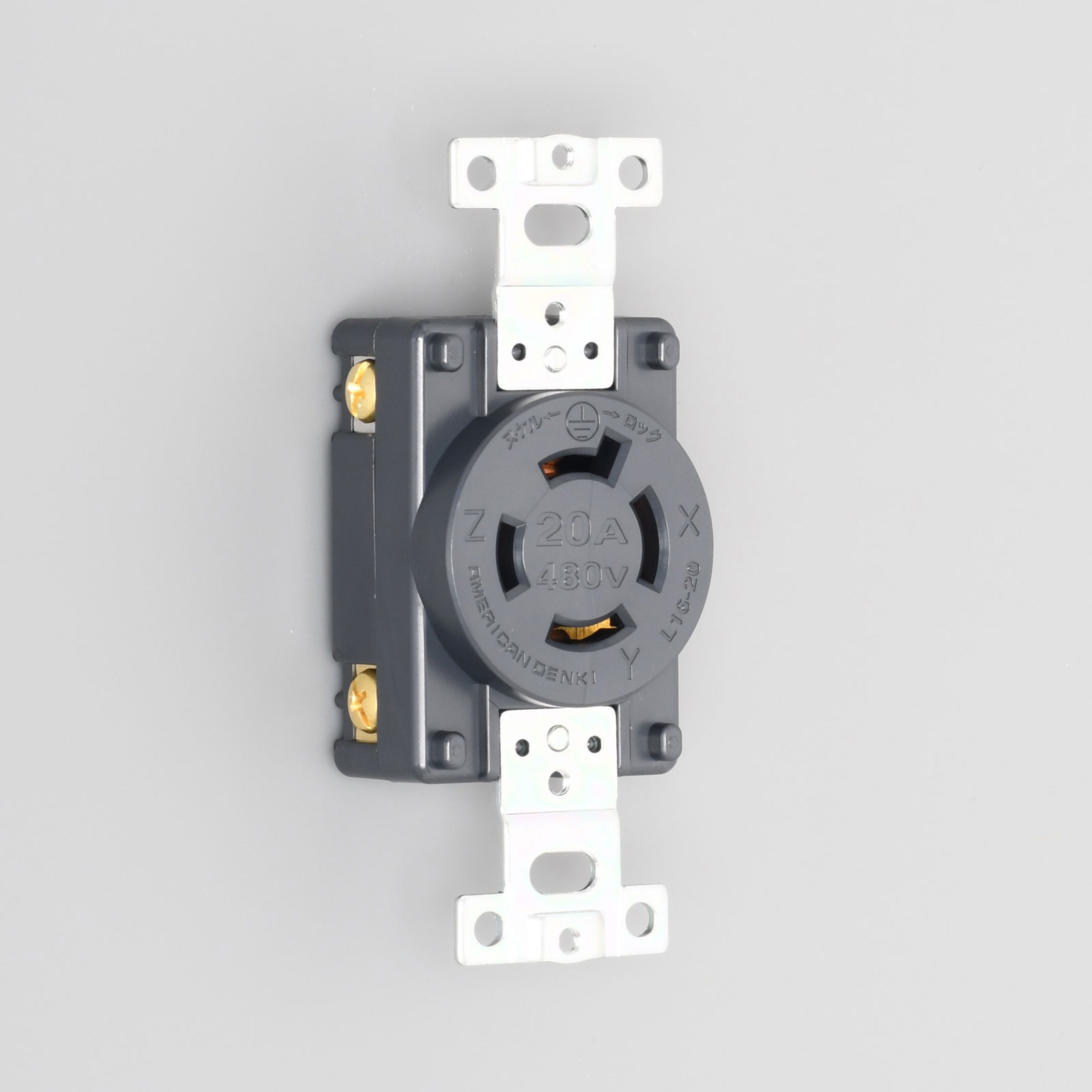

接地形3P 20A 480V (NEMA L16-20)

埋込コンセント

  • 型番

    4240-L16

  • 価格

    ￥1,350

引掛形

  • NEMA規格番号

    NEMA L16-20

  • 色

    黒色

  • 適用電線

    2φ〜2.6φ、3.5mm²、5.5mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R3.5-4、R5.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    88.3g

  • 備考

    RoHS2 対応

製品説明

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。

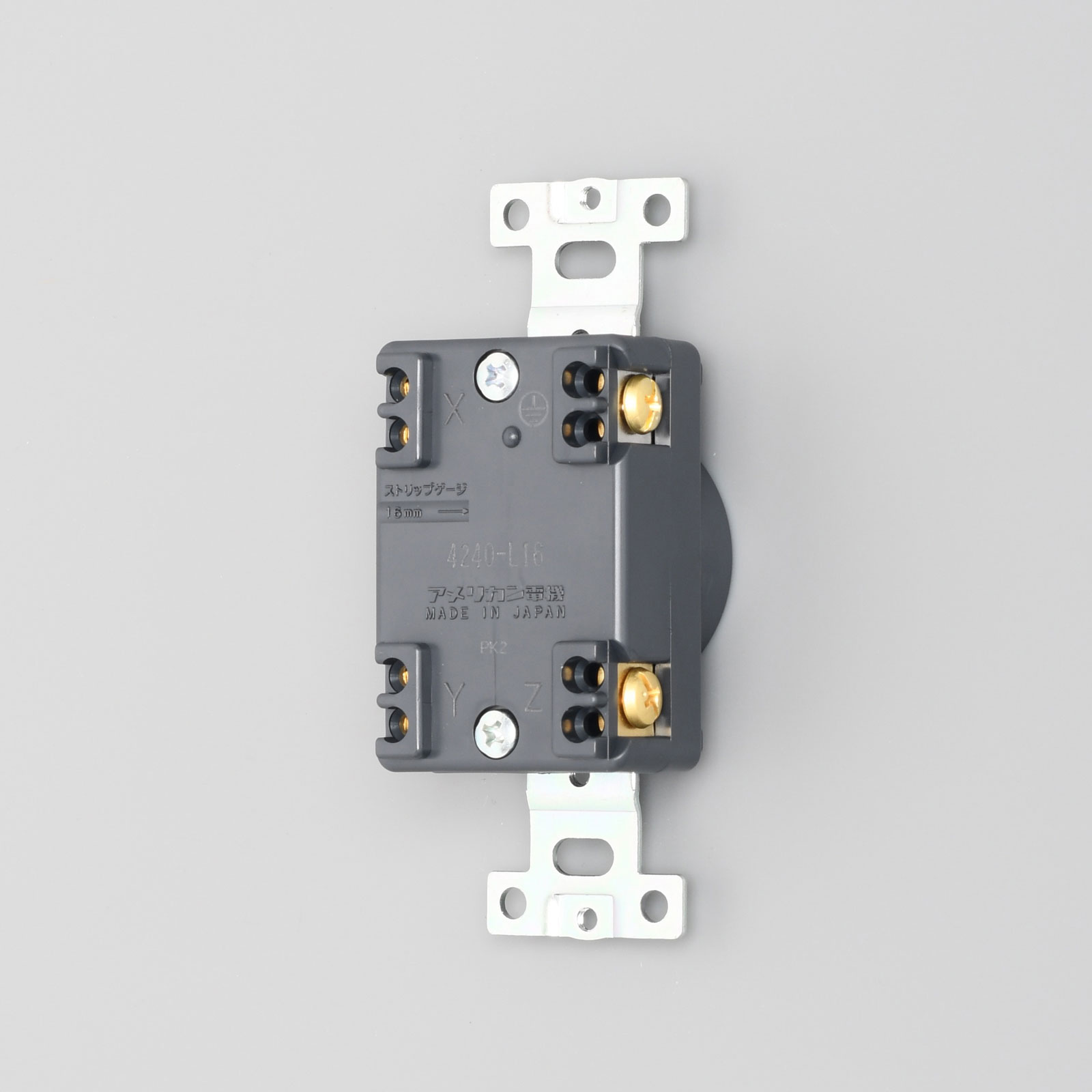

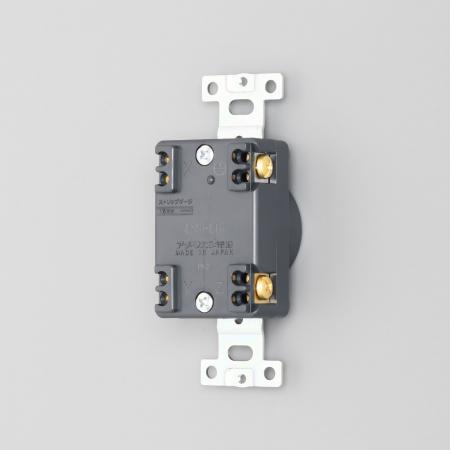

電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
