3242RW-L8

NEMA

防水

防水形プラグ

防水形プラグ

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

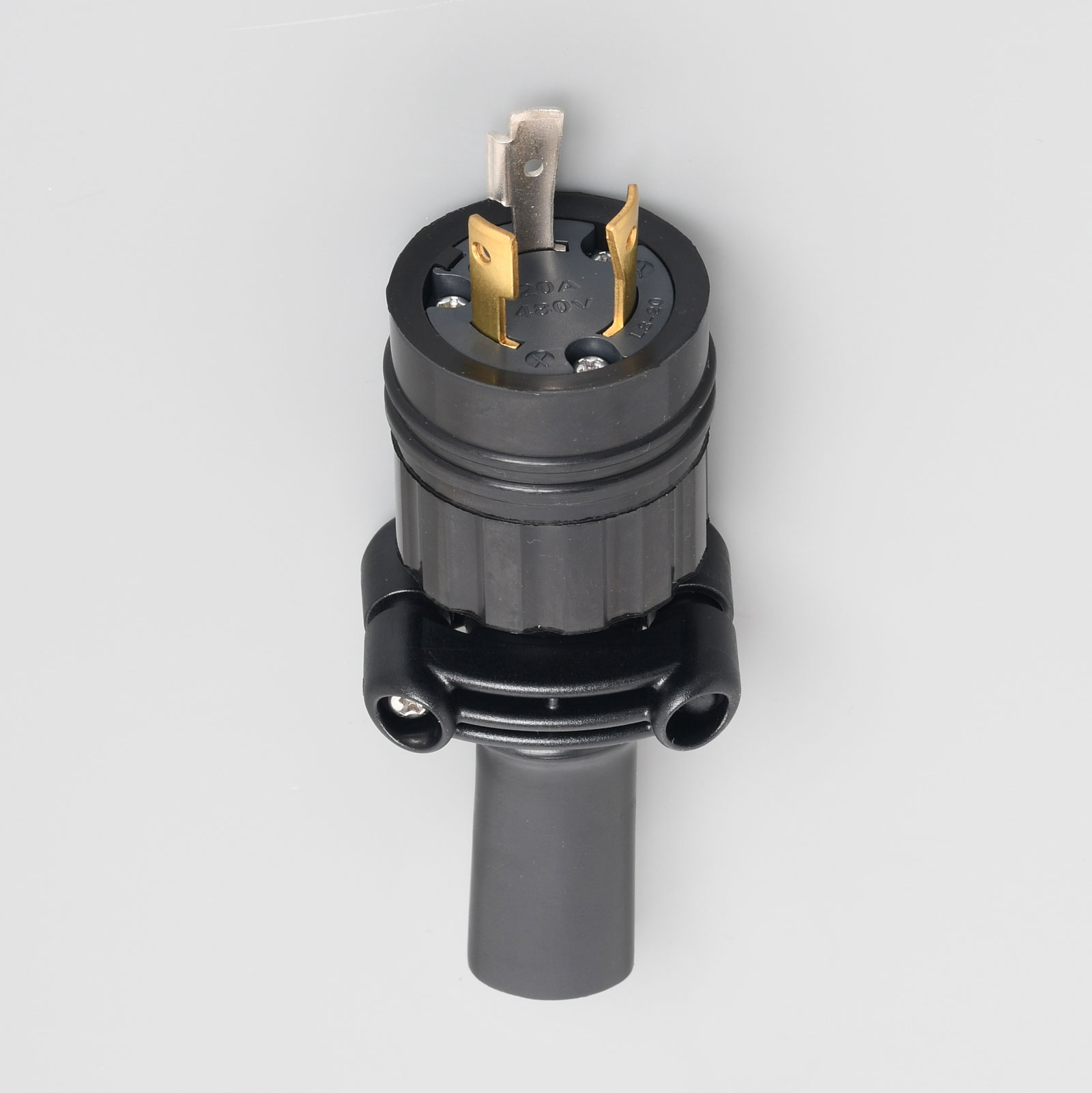

接地形2P 20A 480V (NEMA L8-20)

防水形プラグ

  • 型番

    3242RW-L8

  • 価格

    ￥2,000

引掛形

  • NEMA規格番号

    NEMA L8-20

  • 防水・防塵保護等級

    IP65適合品

  • 色

    黒色

  • 適用電線

    2CT/VCT 3.5mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    122.2g

  • 備考

    ゴムカバー
    RoHS2 対応

(注)表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは下部の「製品の性能について」をご覧ください。

製品説明

電線を結線して、機器等へ電源を供給するために用いる器具です。防水形コードコネクタボディ接続時に、粉塵や全方向からの噴流水に対して保護されているIP65適合品です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
専用の防水形コードコネクタボディ(3244RW-L8)との組み合わせによって防塵・防水の効果を発揮します。

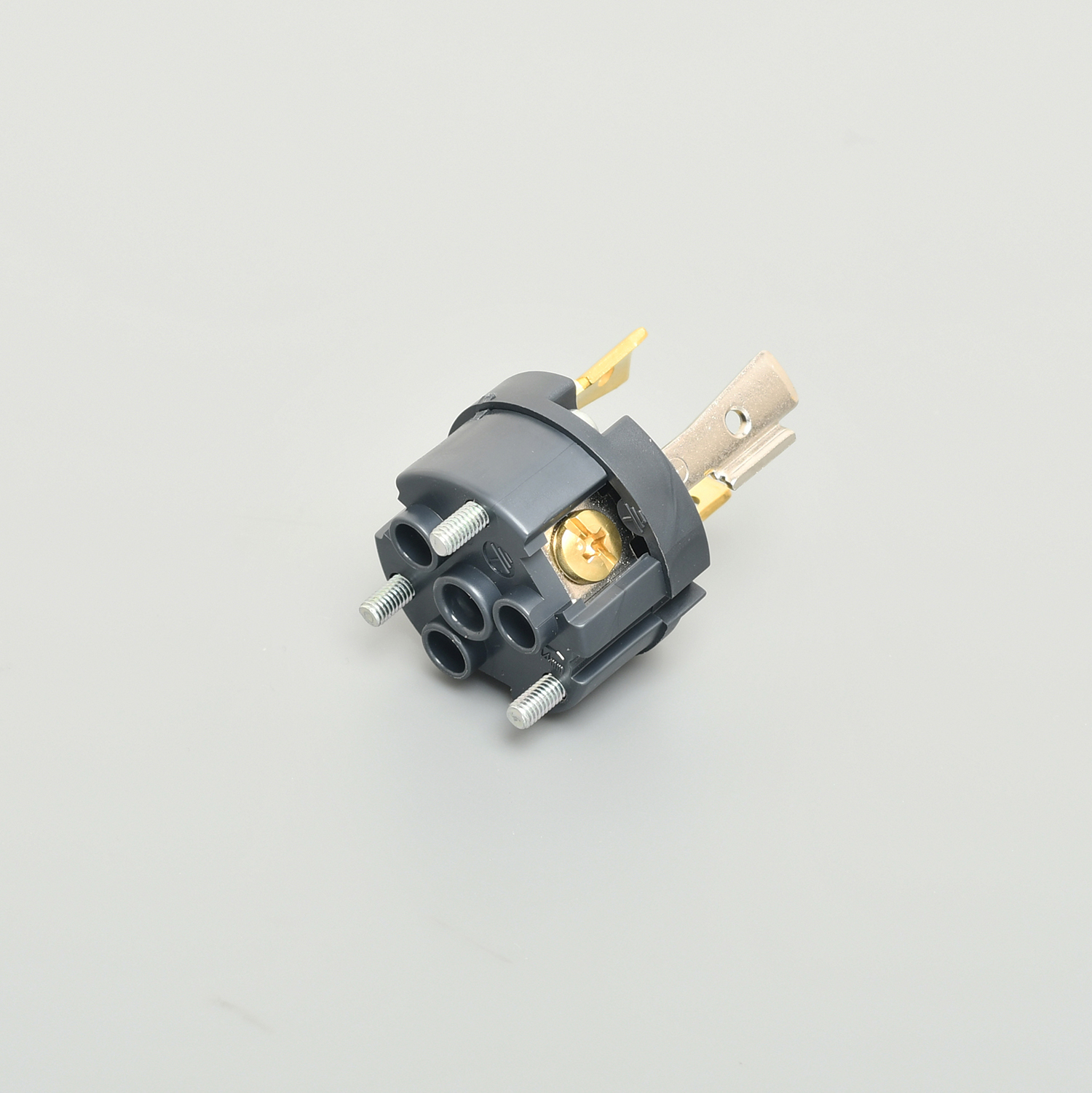

電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。電線引出し口には防水チューブ(熱収縮タイプ)を備え、防水性能の信頼性を高めています。
