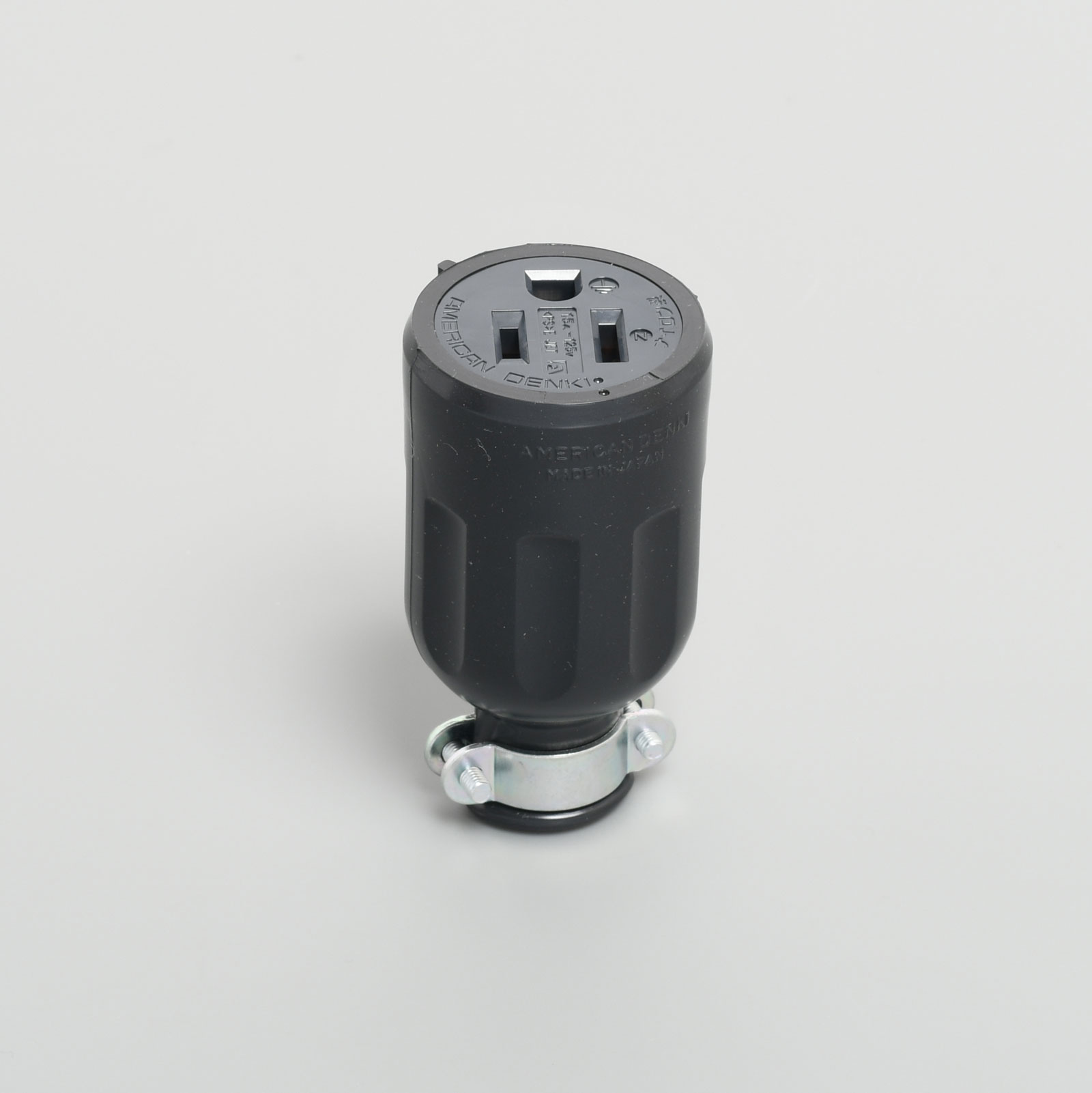

7114GR

NEMA

コードコネクタボディ (ゴムカバー)

コードコネクタボディ (ゴムカバー)

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 125V (NEMA 5-15)

コードコネクタボディ (ゴムカバー)

  • 型番

    7114GR

  • 価格

    ￥900

平刃形

  • NEMA規格番号

    NEMA 5-15

  • 色

    黒色

  • 適用電線

    2PNCT/VCT 2mm²、3.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    77.9g

  • 備考

    ゴムカバー
    RoHS2 対応

製品説明

電線を結線して、プラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー部には難燃(UL94 V-1)仕様の軟質樹脂を採用しました。

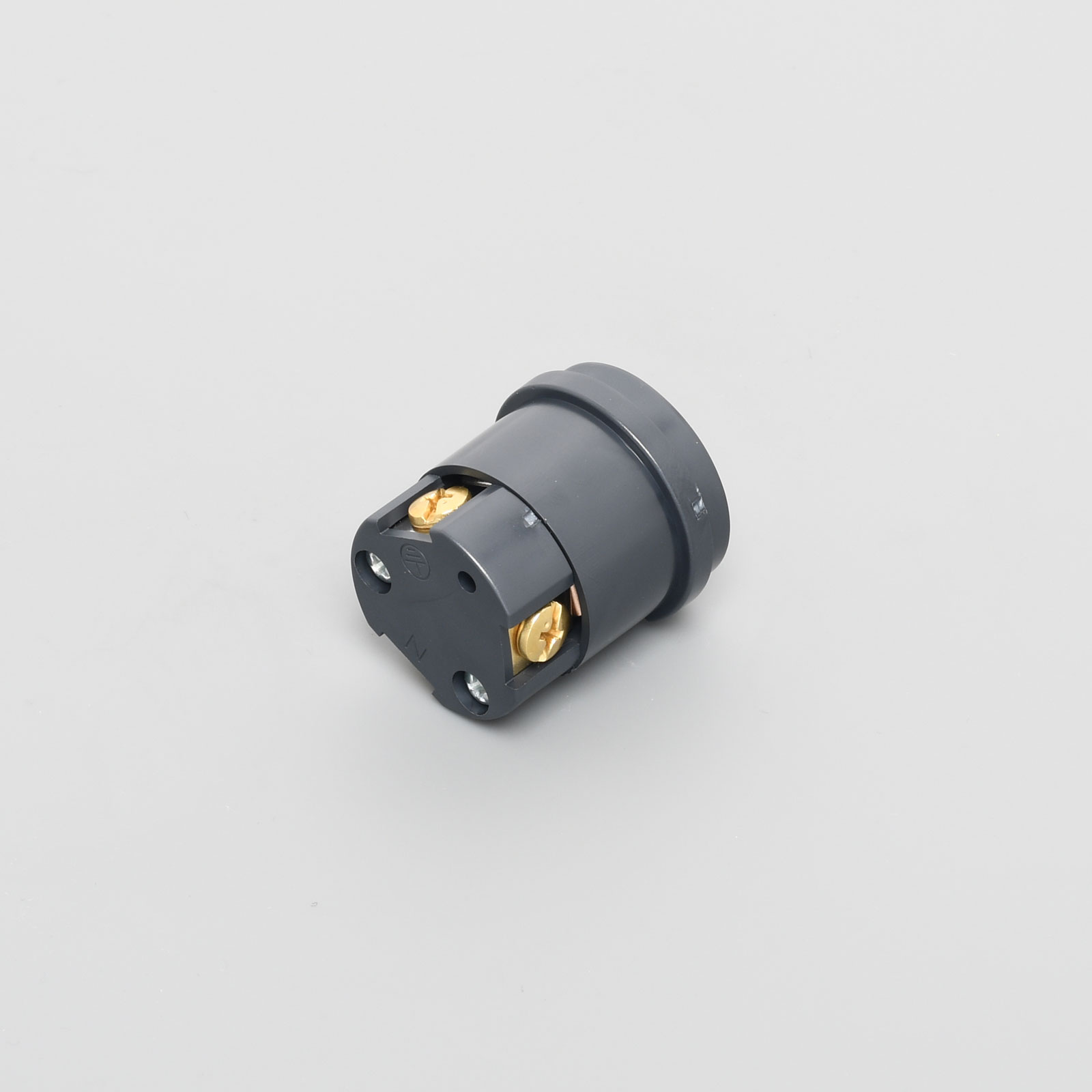

電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
電気用品安全法(PSE)適合品です。
