3664RW

防水

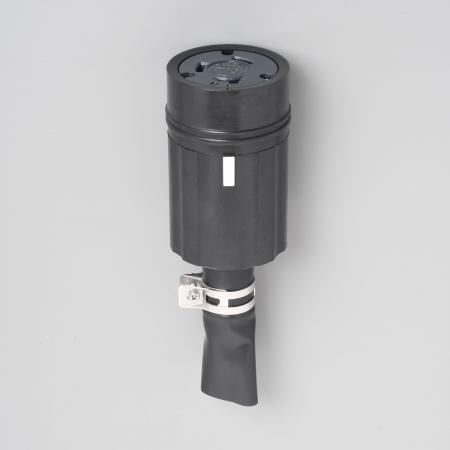

コードコネクタボディ (ゴムカバー)

コードコネクタボディ (ゴムカバー)

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

3P 60A 600V

コードコネクタボディ (ゴムカバー)

  • 型番

    3664RW

  • 価格

    ￥10,690

引掛形

  • 防水・防塵保護等級

    IP65適合品

  • 色

    黒色

  • 適用電線

    2CT/VCT 14mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R14-6

  • 本体難燃性

    UL94 V-0

  • 単重

    457.7g

  • 備考

    ゴムカバー
    防水形/非防水形兼用
    RoHS2 対応

(注)表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは下部の「製品の性能について」をご覧ください。

製品説明

電線を結線して、プラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー材質には、耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
専用の防水形プラグ(3662RW)や防水形フランジインレット(3665RW)との組み合わせによって防塵・防水の効果を発揮し、IP65の性能を保ちます。

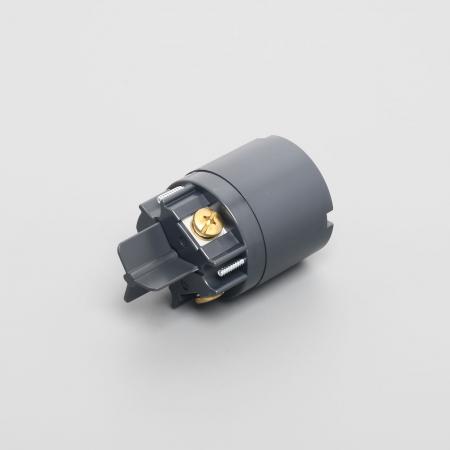

電線接続は、端子ねじ(ダブルセムス)の締め付けによる「圧着端子式」が可能です。電線引出し口には防水チューブ(熱収縮タイプ)を備え、防水性能の信頼性を高めています。
※この製品は防水形器具ですが、3662Rなどの非防水形の器具とも組み合わせが可能です。(ただし防水性能はなくなります)
