2114N

防水

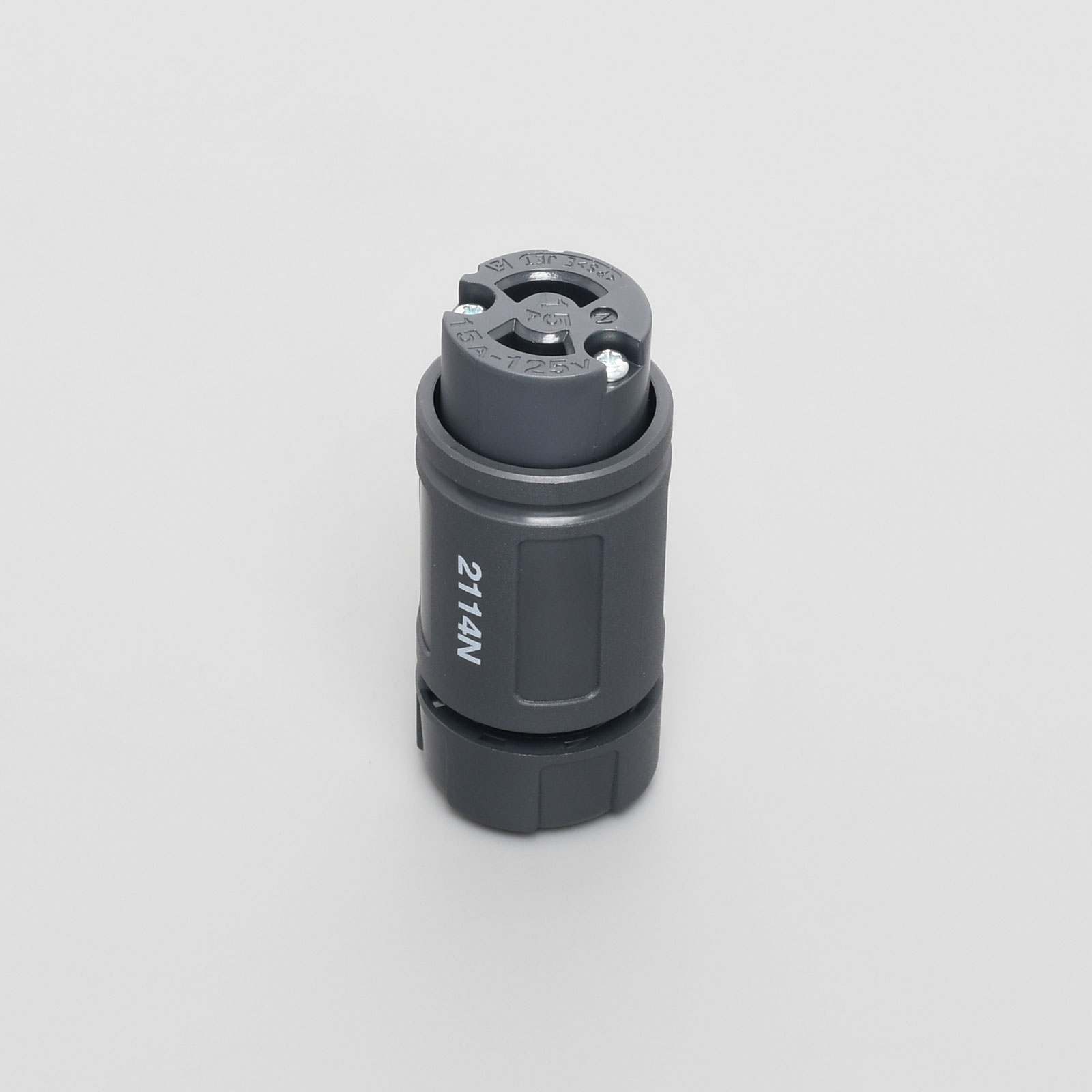

コードコネクタボディ (ナイロンカバー)

コードコネクタボディ (ナイロンカバー)

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

2P 15A 125V

コードコネクタボディ (ナイロンカバー)

  • 型番

    2114N

  • 価格

    ￥760

引掛形

  • 防水・防塵保護等級

    IP64適合品(防水カプラーZ0351使用時)

  • 色

    黒色

  • 適用電線

    2PNCT/VCT 2mm²、3.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    32.6g

  • 備考

    ナイロンカバー
    RoHS2 対応

(注)表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは下部の「製品の性能について」をご覧ください。

製品説明

電線を結線して、プラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。
ボディ・カバー材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。

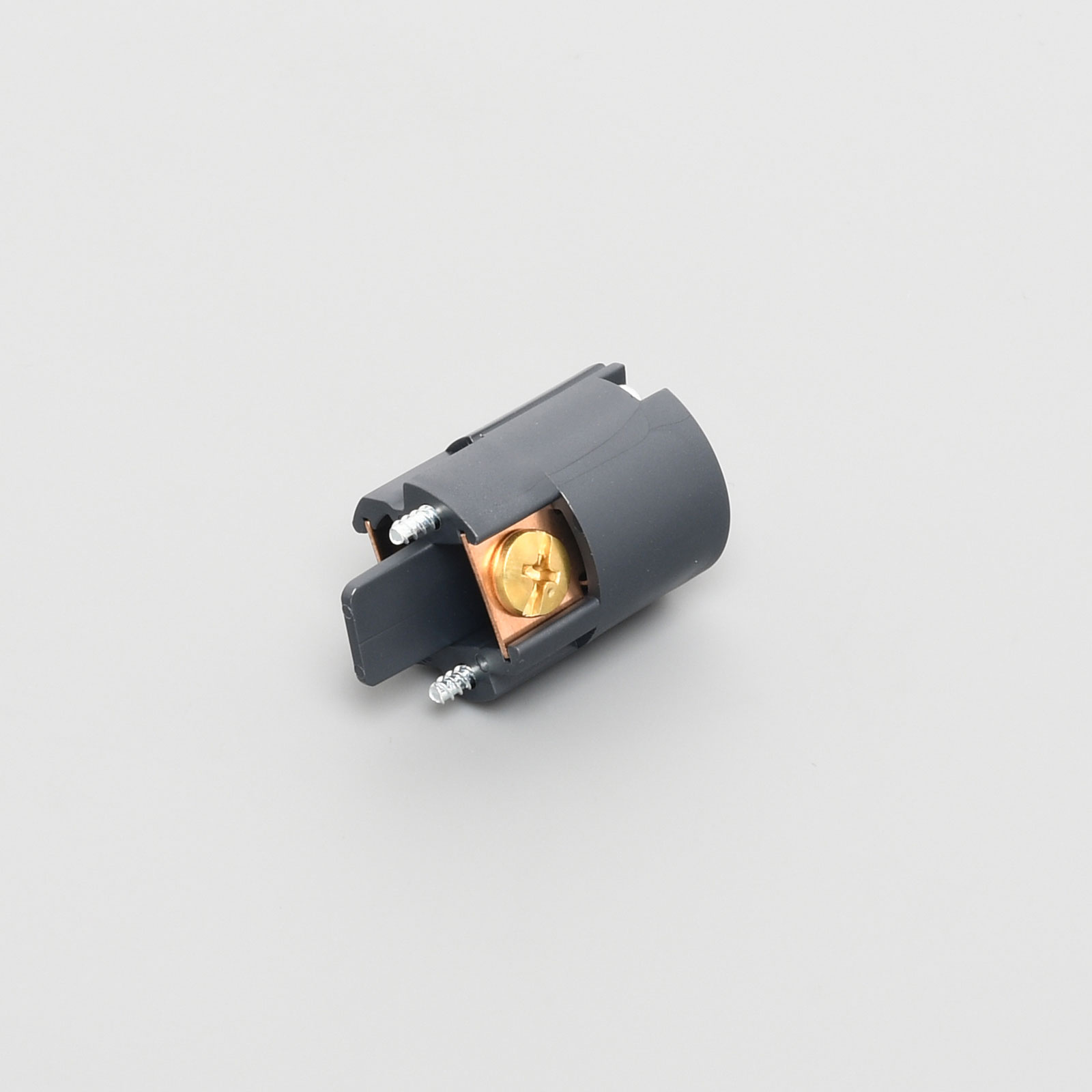

電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
別売のプラグ(2112N)と防水カプラー(Z0351)の組み合わせで、使用時にIP44の防塵・防水性能を持つ器具として使用できます。
電気用品安全法(PSE)適合品です。
