3112EL-L5

NEW

NEMA

エルシェイププラグ (プラカバー・L型)

エルシェイププラグ (プラカバー・L型)

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 125V (NEMA L5-15)

エルシェイププラグ (プラカバー・L型)

  • 型番

    3112EL-L5

  • 価格

    ￥1,370

引掛形

  • NEMA規格番号

    NEMA L5-15

  • 色

    黒色

  • 適用電線

    2PNCT/VCT 2mm², 3.5mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    90.6g

  • 備考

    プラカバー
    L型
    RoHS2 対応

製品説明

電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。

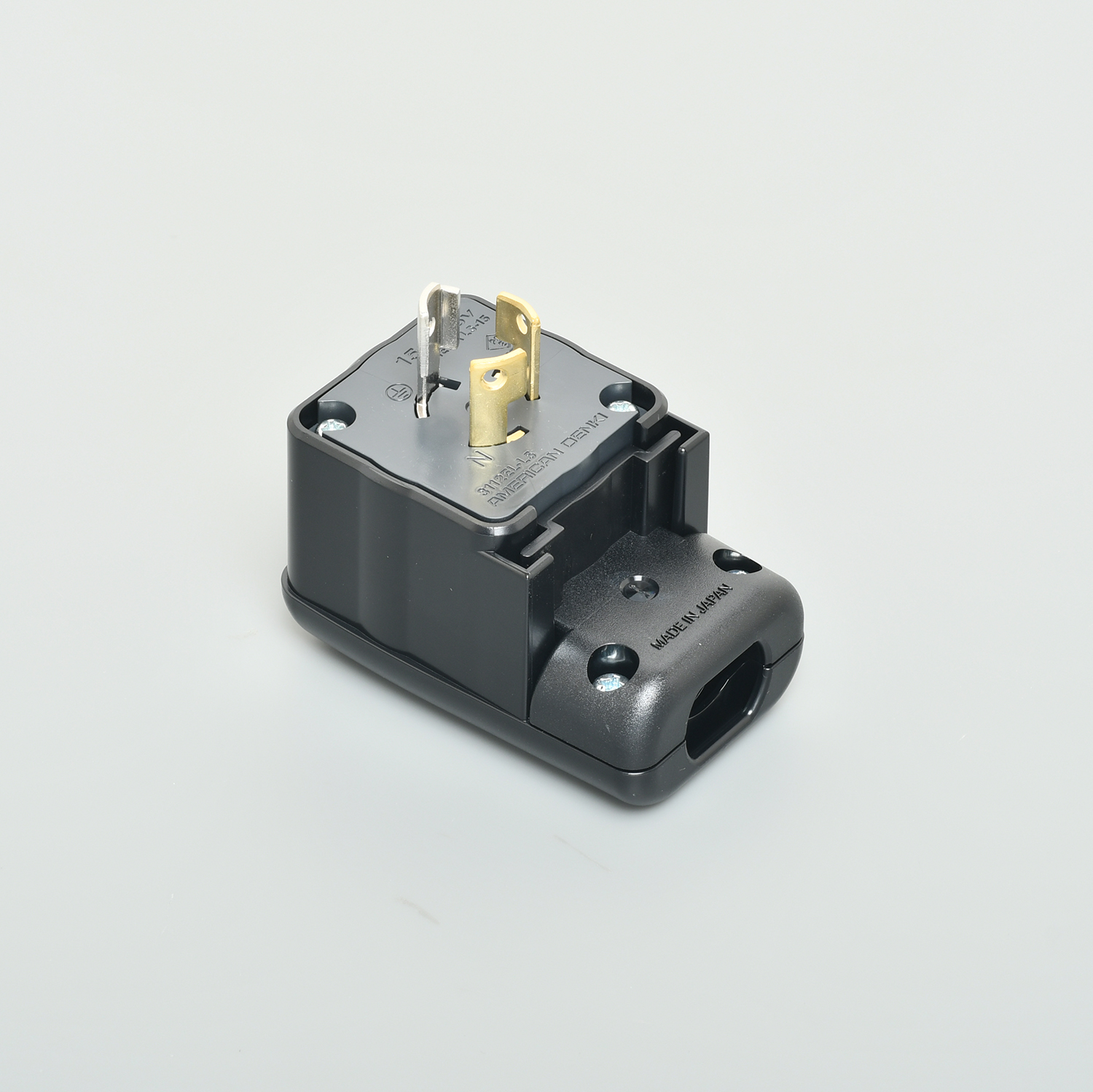

電線挿入口が刃に対して90度方向に向いたL型形状となっているため、電線を壁面・盤面から真下に落とす、あるいは横に向けることができ省スペース化に貢献します。
ボディ材質には、耐熱性・耐トラッキング性などを保有する難燃(UL94 V-0)仕様のナイロン樹脂を採用。カバー材質には、難燃(UL94 V-0以上)仕様で、耐衝撃性に優れた超高強度樹脂であるポリカーボネートを採用して、安全性・耐久性を向上させました。
電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。

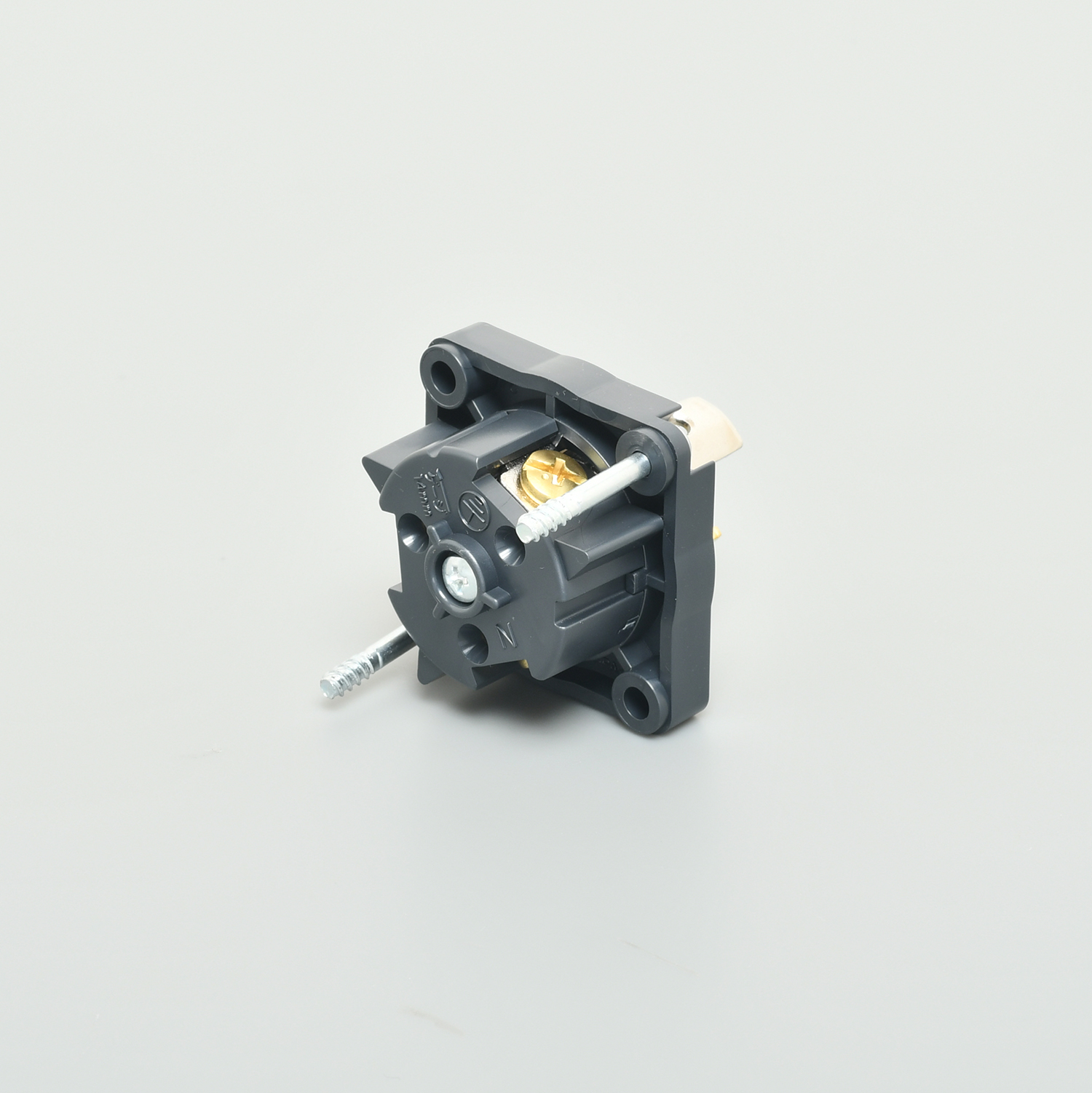

結線後の本体とカバーの取付は、上下左右の4方向が可能なため、電線の引き出し方向の選択肢が増えました。
電気用品安全法(PSE)適合品です。
