3310-P-L5

NEMA

パネル用コンセント

パネル用コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

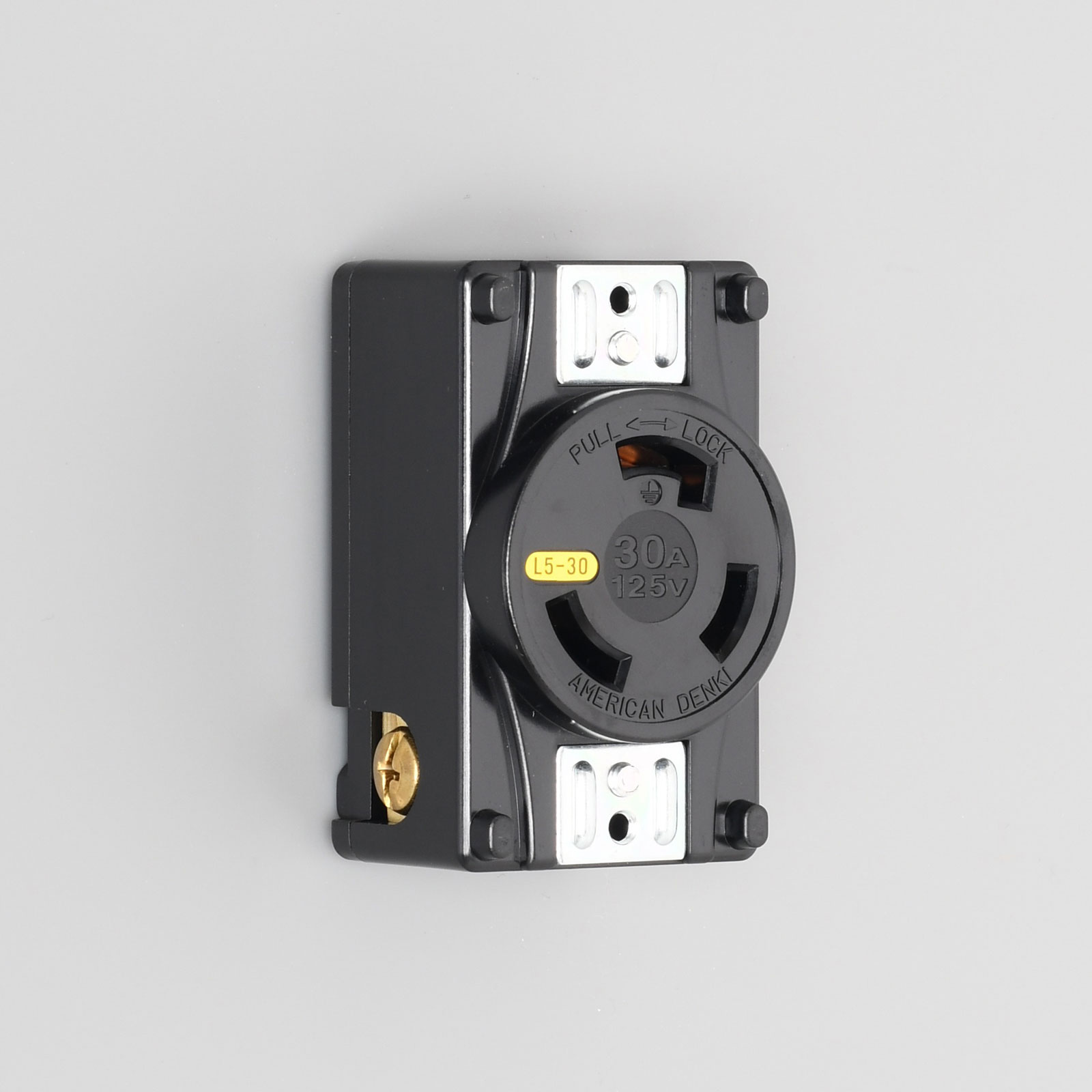

接地形2P 30A 125V (NEMA L5-30)

パネル用コンセント

  • 型番

    3310-P-L5

  • 価格

    ￥1,660

引掛形

  • NEMA規格番号

    NEMA L5-30

  • 色

    黒色

  • 適用電線

    2φ〜3.2φ、5.5mm²、8mm²

  • 電線接続方式

    圧着端子式、引締式

  • 適用圧着端子

    R5.5-5、R8-5

  • 単重

    134.6g

  • 備考

    RoHS2 対応

製品説明

機械器具や装置、制御盤や分電盤などのパネル面に直接取り付けることができる、電源を供給するための器具です。
ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。

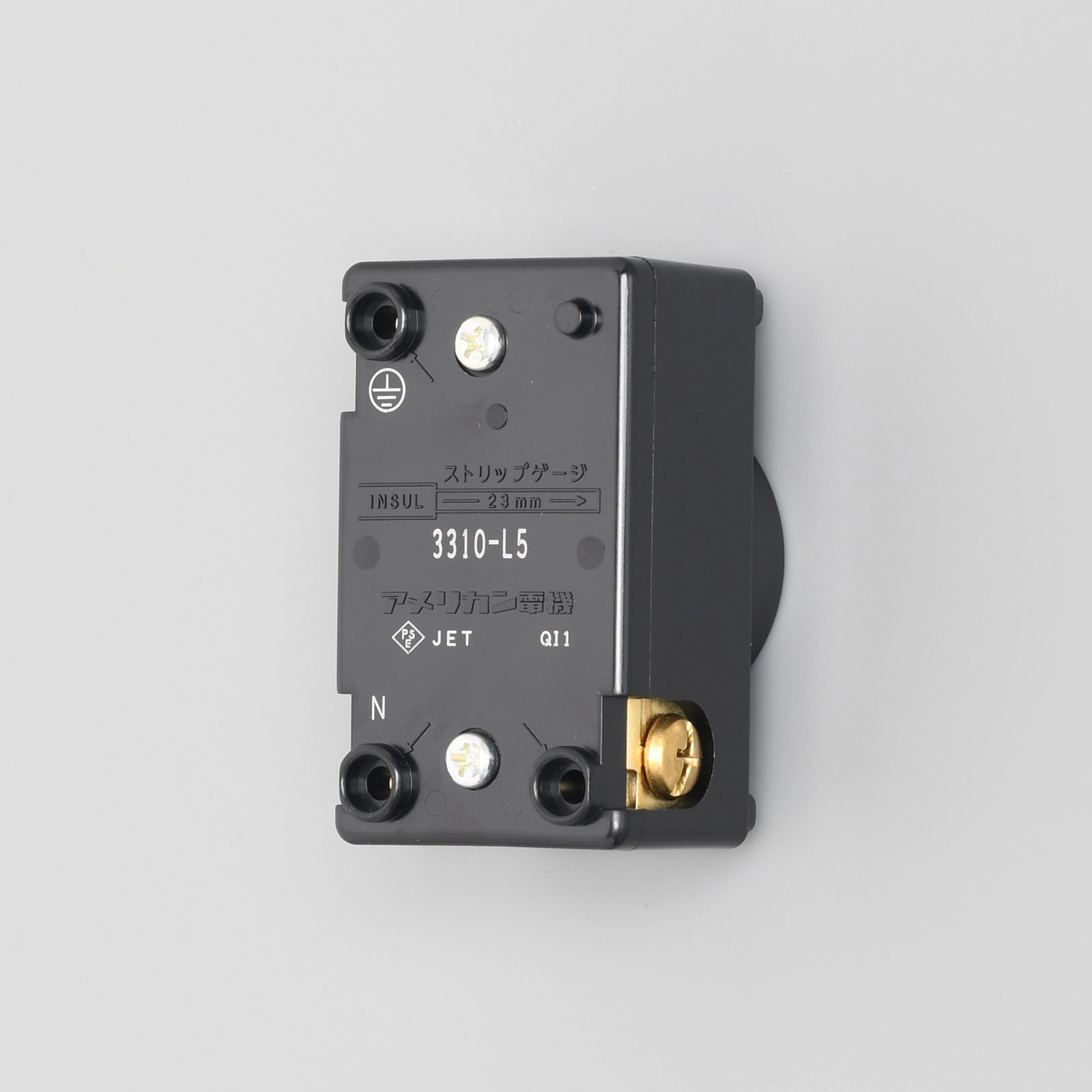

電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
電気用品安全法(PSE)適合品です。
