3110HD-L5-BK

NEMA

複式横型埋込コンセント

複式横型埋込コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 15A 125V (NEMA L5-15)

複式横型埋込コンセント

  • 型番

    3110HD-L5-BK

  • 価格

    ￥1,510

引掛形・2ヶ

  • NEMA規格番号

    NEMA L5-15

  • 色

    黒色

  • 適用電線

    1.6φ〜2φ、2mm²、3.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    84.4g

  • 備考

    複式横型
    RoHS2 対応

製品説明

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。

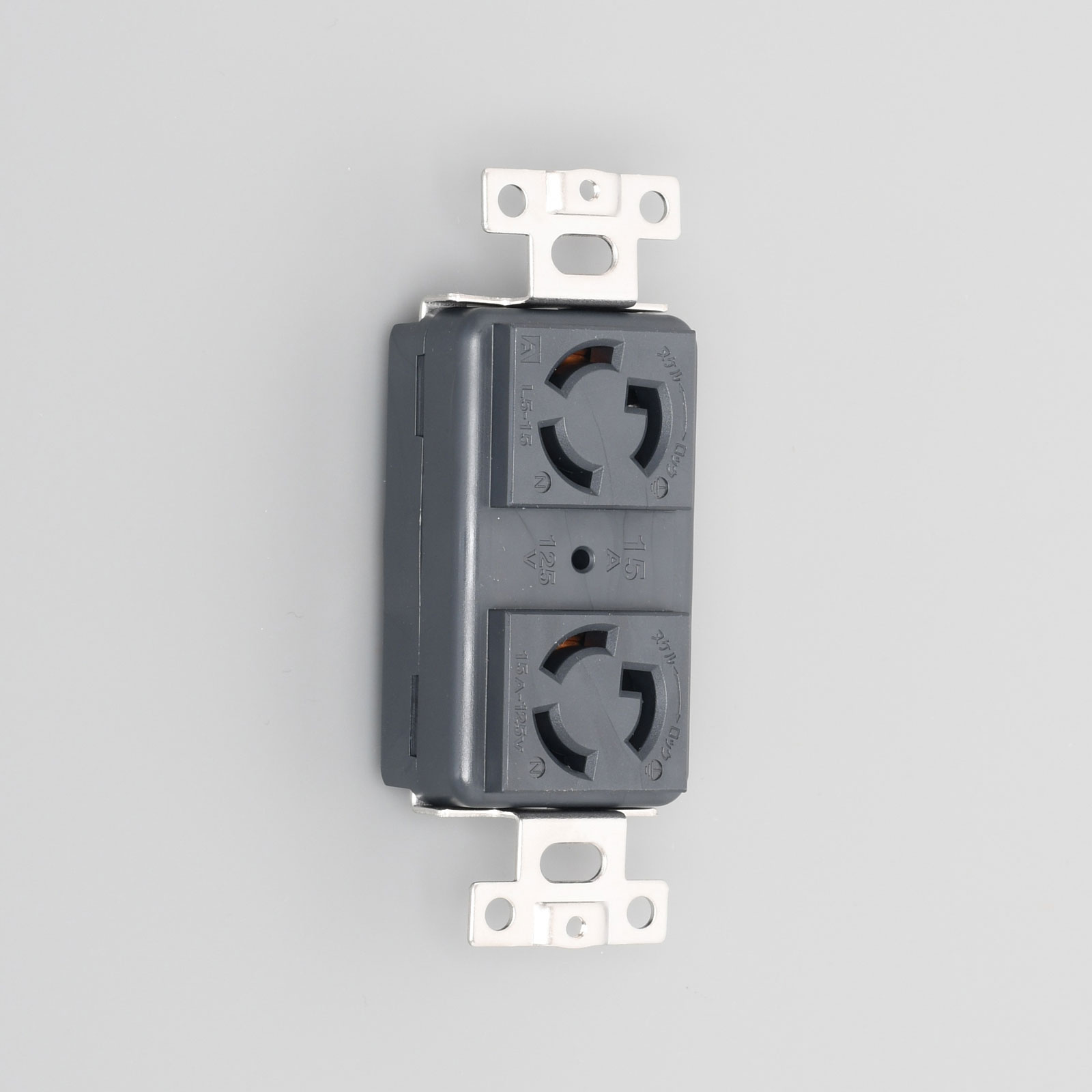

同じさし込み口が同一方向に2つ並んだ複式横型コンセントです。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。

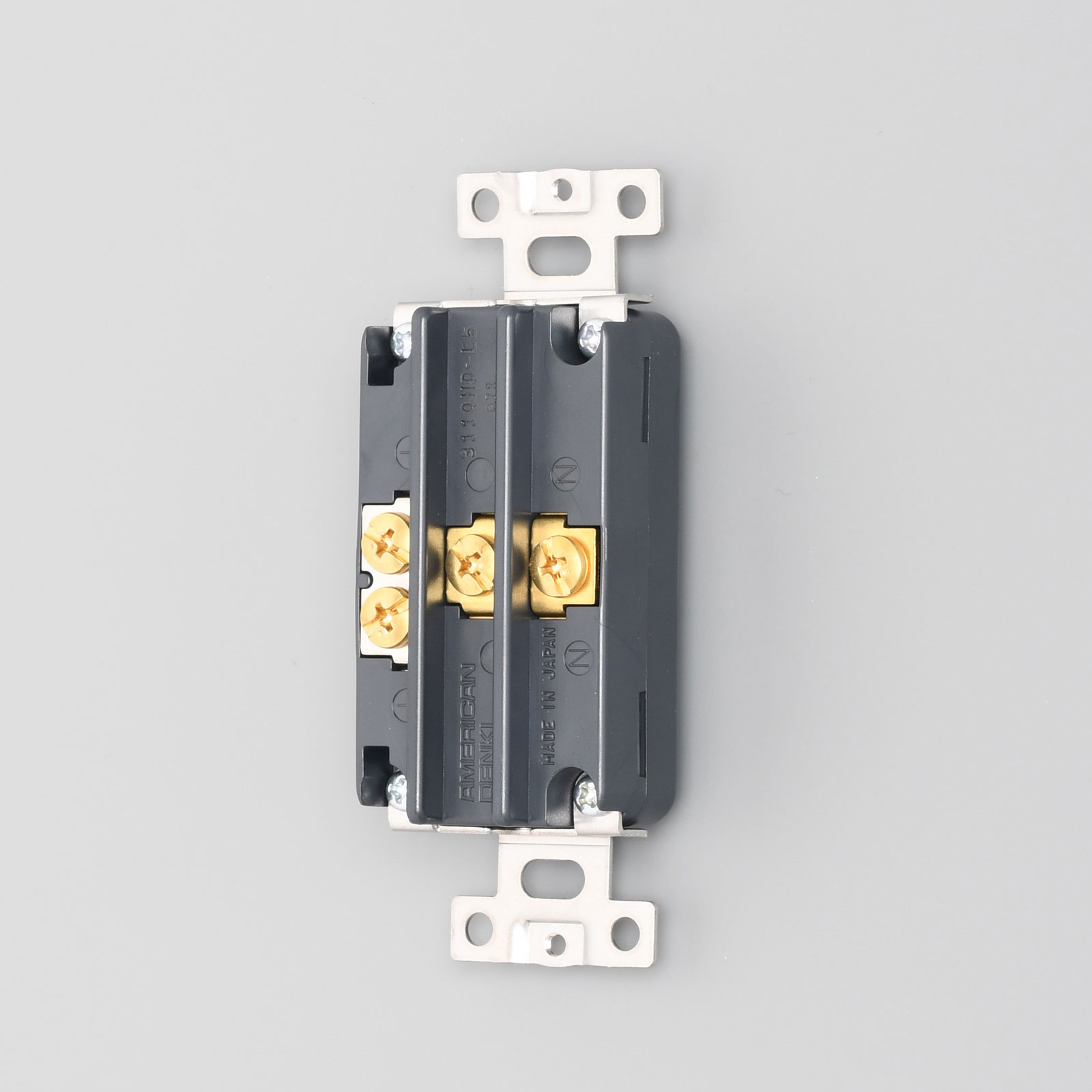

すべての端子部を裏面に並列配置しているので、同一面のみで結線作業を行うことができます。
電気用品安全法(PSE)適合品です。
